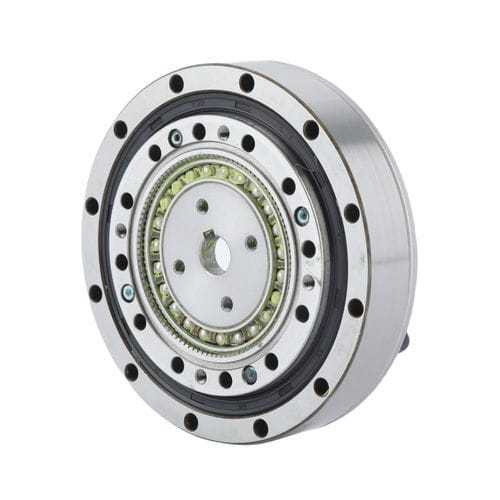

Reductor armónico FHD-32

armónicocoaxial5 - 10 Nm

Introducción
La serie FHD de reductores armónicos utiliza un diseño ultra‑corto de flexspline tipo sombrero, de tipo combinado, pensado para aplicaciones que requieren máxima compacidad y una longitud axial reducida (≈50% menos que la serie FHG). El lado de salida incorpora rodamientos de rodillos cruzados de alta rigidez, adecuado para diseños con restricciones de espacio.

Características

• Perfil ultrafino con estructura hueca
• Diseño combinado de perfil plano para menor altura axial
• Alta capacidad de par con juego cero (típ. ≤20 arc seg)
• Alta rigidez y entrada/salida coaxial
• Modelos disponibles: FHD-14, FHD-17, FHD-20, FHD-25, FHD-32

Par de arranque (cNm) por relación de reducción
Relaciones: 14 | 17 | 20 | 25 | 32
Tipo 50: 6.2 | 19 | 25 | 39 | 60
Tipo 80: 5.0 | 16 | 23 | 36 | 55
Tipo 100: 4.8 | 17 | 22 | 34 | 50

Valores estáticos / instantáneos admisibles (por modelo)
FHD-14: Mb 41 Nm (Mb máx 80 Nm); Ft 270 N (Ft máx 490 N); Fa 270 N (Fa máx 490 N)
FHD-17: Mb 59 Nm (Mb máx 140 Nm); Ft 330 N (Ft máx 570 N); Fa 330 N (Fa máx 570 N)
FHD-20: Mb 117 Nm (Mb máx 230 Nm); Ft 550 N (Ft máx 975 N); Fa 550 N (Fa máx 975 N)
FHD-25: Mb 213 Nm (Mb máx 420 Nm); Ft 790 N (Ft máx 1400 N); Fa 790 N (Fa máx 1400 N)
FHD-32: Mb 400 Nm (Mb máx 800 Nm); Ft 1240 N (Ft máx 2100 N); Fa 1240 N (Fa máx 2100 N)

Rendimiento (valores seleccionados por modelo y relación)
Modelo FHD-14 — Ratio 50: Par nominal 3.7 Nm; Pico arranque/parada 12 Nm; Carga media adm. 4.8 Nm; Momentáneo 23 Nm; Vel. máx entrada (grasa) 8500 r/min; Vel. media 3500 r/min; Juego ≤20 arc seg; Peso FHD-I 0.34 kg / FHD-II 0.64 kg; Vida útil ≈9000 h
Modelo FHD-14 — Ratio 80/100: Nominal 5.1/5.4 Nm; Pico 15/19 Nm; Carga media 6.2/7.7 Nm; Momentáneo 29/35 Nm; Vida útil 10000 h
Modelo FHD-17 — Ratios 50/80/100: Nominal 11 / 14 / 16 Nm; Pico 23 / 29 / 37 Nm; Carga media 18 / 21 / 27 Nm; Momentáneo 48 / 54 / 71 Nm; Vel. máx 7300 r/min; Peso FHD-I 0.42 kg / FHD-II 0.87 kg
Modelo FHD-20 — Ratios 50/80/100: Nominal 17 / 23 / 28 Nm; Pico 39 / 49 / 57 Nm; Carga media 24 / 28 / 34 Nm; Momentáneo 69 / 78 / 95 Nm; Vel. máx 6500 r/min; Peso FHD-I 0.54 kg / FHD-II 1.14 kg
Modelo FHD-25 — Ratios 50/80/100: Nominal 27 / 42 / 47 Nm; Pico 69 / 91 / 110 Nm; Carga media 38 / 62 / 75 Nm; Momentáneo 127 / 157 / 184 Nm; Vel. máx 5600 r/min; Peso FHD-I 0.95 kg / FHD-II 1.75 kg
Modelo FHD-32 — Ratios 50/80/100: Nominal 53 / 79 / 96 Nm; Pico 151 / 202 / 233 Nm; Carga media 75 / 126 / 151 Nm; Momentáneo 268 / 350 / 420 Nm; Vel. máx 4800 r/min; Peso FHD-I 1.90 kg / FHD-II 3.56 kg

Especificaciones técnicas

• Serie: FHD
• Diseño: Flexspline tipo top-hat ultracorto (tipo combinado para perfil plano)
• Longitud axial: aprox. 50% menor vs serie FHG
• Rodamiento de salida: rodamientos de rodillos cruzados de alta rigidez
• Juego: ≤20 arc seg (típico)
• Velocidades de entrada admisibles (grasa): dependientes del modelo (ver valores arriba)
• Vida de diseño: típicamente 9000–10000 h según modelo y ratio

Observaciones
Los datos anteriores son valores técnicos indicativos para la selección. Para el dimensionamiento final, consulte las tablas detalladas del modelo y comunique las condiciones de aplicación al fabricante/distribuidor.
