Servorreductor armónico FHG-II-32

coaxialcon agujero para chaveta20 - 50 Nm

Introducción

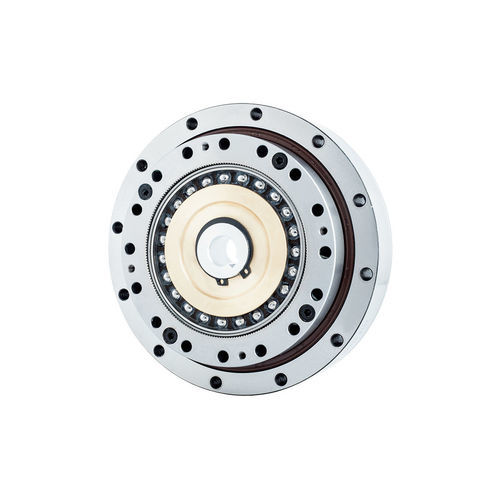

La serie FHG-II de transmisión por onda presenta una estructura de acoplamiento con rodillos cruzados en su generador de onda, lo que permite un ajuste fino automático de la coaxialidad. El alojamiento del eje excéntrico puede adaptarse al modelo de motor del cliente: el eje de entrada encaja en el orificio interior del generador de onda y se conecta mediante chaveta plana. Incorpora un rodamiento cruzado integrado de alta rigidez como rodamiento principal. Las opciones típicas de conexión son rueda rígida fija / salida flexspline o flexspline fija / salida rueda rígida.

Características

• Generador de onda con acoplamiento de rodillos cruzados para facilitar la instalación y ajuste automático de la coaxialidad.
• Excelente precisión de giro y posicionamiento (juego típico ≤20 arc sec según modelo/versión).
• Alta capacidad de par y alta rigidez.
• Entrada y salida coaxiales; el diámetro del agujero del generador se adapta al motor del cliente.

Par de arranque de la serie FHG (Hoja 1)
Unidad: cNm. Tipo / relación de reducción: 11 | 14 | 17 | 20 | 25 | 32 | 40. Ejemplos por tamaño: 50: — | 8.8 | 27 | 36 | 56 | 85 | 136; 80: — | 7.5 | 25 | 33 | 50 | 74 | 117; 100: — | 6.9 | 24 | 32 | 49 | 72 | 112; 120: — | 6.9 | 24 | 31 | 48 | 68 | 110; 160: — | — | — | 31 | 47 | 67 | 105.

Tabla de cargas de momento de la serie FHT(FHG) (Hoja 2)
Modelo | Valor de diseño (Mbdi) | Valor instantáneo admisible (Mb max) | Ft di | Ft max | Fa di | Fa max. Ejemplos: FHG-14: Mbdi 41 Nm, Mb max 80 Nm, Ft di 270 N, Ft max 490 N, Fa di 270 N, Fa max 490 N. FHG-17: Mbdi 72 Nm, Mb max 140 Nm, Ft di 400 N, Ft max 700 N, Fa di 400 N, Fa max 700 N. FHG-20: Mbdi 140 Nm, Mb max 280 Nm, Ft di 650 N, Ft max 1150 N, Fa di 650 N, Fa max 1150 N. FHG-25: Mbdi 243 Nm, Mb max 480 Nm, Ft di 900 N, Ft max 1600 N, Fa di 900 N, Fa max 1600 N. FHG-32: Mbdi 460 Nm, Mb max 900 Nm, Ft di 1350 N, Ft max 2300 N, Fa di 1350 N, Fa max 2300 N. FHG-40: Mbdi 600 Nm, Mb max 1200 Nm, Ft di 2000 N, Ft max 3500 N, Fa di 2000 N, Fa max 3500 N.

Notas de las especificaciones de rendimiento (resumen)
La familia incluye varios modelos (FHG-14, -17, -20, -25, -32, -40) y diferentes relaciones de reducción. Las tablas detalladas proporcionan par nominal a 2000 r/min de entrada, par pico admisible en arranque/parada, par medio máximo admisible, velocidad máxima de entrada admisible (con grasa), juego (arc sec), peso (kg) y vida útil de diseño (horas). Consulte las tablas por modelo para valores exactos por relación y variante.

Especificaciones técnicas / características

• Série: FHG (referencia FHG-II).
• Generador de onda: acoplamiento con rodillos cruzados para ajuste automático de coaxialidad.
• Rodamiento principal integrado: rodamiento cruzado de alta rigidez.
• Alojamiento del generador adaptable al motor del cliente; eje de entrada conectado por chaveta plana.
• Conexión típica: rueda rígida fija / salida flexspline o inversa.
• Alta rigidez, alta capacidad de par y excelente precisión de rotación/posicionamiento.
• Entrada/salida coaxiales; juego típico ≤20 arc sec según modelo/version.
• Valores de par de arranque y límites de carga de momento suministrados por modelo; ver tablas para Mbdi, Mb max, Ft, Fa, velocidades, peso y vida útil.
