- Reductor armónico
- Suzhou Honpine Precision Industry Co., Ltd.

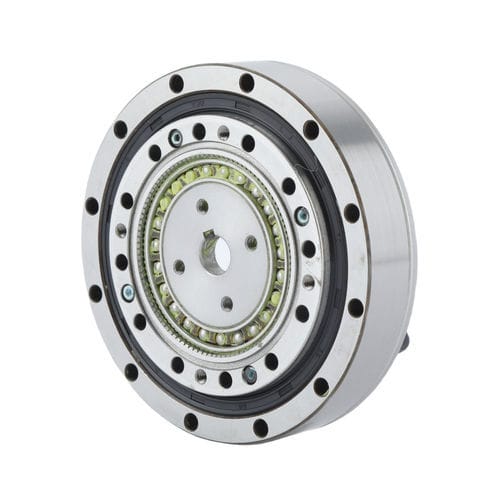

Reductor armónico FHD-25coaxial50 - 100 Nm10 - 20 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Orientación de los ejes
- coaxial
- Par
- 50 - 100 Nm, 10 - 20 Nm, 5 - 10 Nm, 20 - 50 Nm, 1 - 5 Nm
- Estructura
- compacto, hueco
- Rendimiento
- de gran rigidez, de alto par, sin contragolpe
- Otras características
- con cojinetes
- Velocidad de rotación
Mín.: 3.500 rpm
(21.991,1486 rad.min-1)Máx.: 8.500 rpm
(53.407,0751 rad.min-1)- Juego
Mín.: 0 rad
Máx.: 0 rad
- Relación de reducción
Mín.: 50 unit
Máx.: 100 unit
- Peso
Mín.: 0,34 kg
(0,75 lb)Máx.: 3,56 kg
(7,85 lb)
Descripción
El reductor de armónicos de la serie FHD emplea un diseño de flexspline de sombrero superior ultracorto, diseñado para aplicaciones que exigen un tamaño extremadamente compacto y un rendimiento ligero. El tipo combinado FHD persigue el diseño de perfil plano definitivo. En comparación con la serie FHG, su longitud axial se reduce aproximadamente un 50%. Equipado con rodamientos de rodillos cruzados de alta rigidez en el lado de salida, es ideal para aplicaciones que requieren diseños con limitaciones de espacio.
Características
- Perfil ultrafino con estructura hueca
- Diseño compacto y aerodinámico
- Gran capacidad de par
- Alta rigidez, juego cero
- Entrada/salida coaxial
Longitud axial mínima Reductor Harmonic Drive
Juego：≤20arcsec
Aplicación:Robótica,Aeroespacial y defensa,Dispositivos médicos y quirúrgicos,Fabricación de semiconductores y electrónica,Sistemas ópticos y fotónicos,Automatización y maquinaria de precisión,Actuadores colaborativos y ligeros,Robótica de consumo de gama alta
---
Catálogos
HONPINE harmonic drive catelog
109 Páginas
