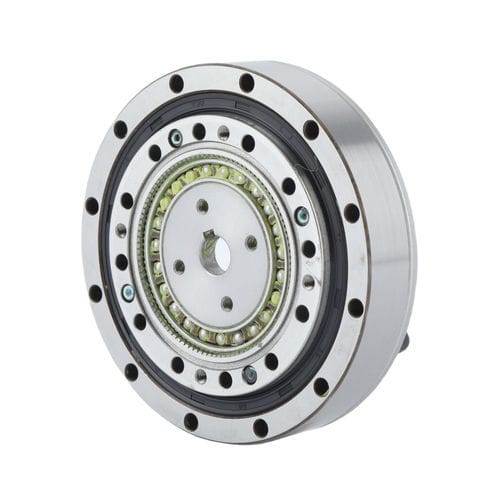

Reductor armónico FHD-17

coaxialcon eje hueco50 - 100 Nm

Introducción
La serie FHD de reductores armónicos emplea un diseño ultra-corto de flexspline en forma de sombrero para aplicaciones que requieren máxima compacidad y bajo peso. El tipo combinado FHD consigue un perfil muy plano con longitud axial aproximadamente un 50% menor que la serie FHG. En el lado de salida incorpora rodamientos de rodillos cruzados de alta rigidez, apto para instalaciones con restricciones de espacio.

Características

• Perfil ultradelgado con estructura hueca
• Carcasa compacta y aerodinámica
• Alta capacidad de par con juego cero
• Alta rigidez gracias a los rodamientos de rodillos cruzados en la salida
• Entrada y salida coaxiales

Par de arranque — serie FHD (unidad: cNm)
Tipo / Relación de reducción : 14 | 17 | 20 | 25 | 32
50 : 6.2 | 19 | 25 | 39 | 60
80 : 5 | 16 | 23 | 36 | 55
100 : 4.8 | 17 | 22 | 34 | 50

Límites mecánicos por modelo
FHD-14 — Mb di 41 Nm / Mb max 80 Nm; Ft di 270 N / Ft max 490 N; Fa di 270 N / Fa max 490 N
FHD-17 — Mb di 59 Nm / Mb max 140 Nm; Ft di 330 N / Ft max 570 N; Fa di 330 N / Fa max 570 N
FHD-20 — Mb di 117 Nm / Mb max 230 Nm; Ft di 550 N / Ft max 975 N; Fa di 550 N / Fa max 975 N
FHD-25 — Mb di 213 Nm / Mb max 420 Nm; Ft di 790 N / Ft max 1400 N; Fa di 790 N / Fa max 1400 N
FHD-32 — Mb di 400 Nm / Mb max 800 Nm; Ft di 1240 N / Ft max 2100 N; Fa di 1240 N / Fa max 2100 N

Resumen de rendimiento (valores seleccionados)
Modelo 14 (reducciones 50/80/100): Par nominal 3.7 / 5.1 / 5.4 Nm; Par pico 12 / 15 / 19 Nm; Par medio admisible 4.8 / 6.2 / 7.7 Nm; Par momentáneo 23 / 29 / 35 Nm; Velocidad máxima de entrada 8500 r/min (según modelo); Velocidad media de entrada 3500 r/min; Juego ≤20 arc sec; Pesos FHD-I:0.34 kg, FHD-II:0.64 kg; Vida útil 9000–10000 h
Modelo 17 (50/80/100): Par nominal 11 / 14 / 16 Nm; Pico 23 / 29 / 37 Nm; Medio admisible 18 / 21 / 27 Nm; Momentáneo 48 / 54 / 71 Nm; Velocidad max 7300 r/min; Velocidad media 3500 r/min; Juego ≤20 arc sec; Pesos FHD-I:0.42 kg, FHD-II:0.87 kg; Vida útil 9000–10000 h
Modelo 20 (50/80/100): Par nominal 17 / 23 / 28 Nm; Pico 39 / 49 / 57 Nm; Medio admisible 24 / 28 / 34 Nm; Momentáneo 69 / 78 / 95 Nm; Velocidad max 6500 r/min; Velocidad media 3500 r/min; Juego ≤20 arc sec; Pesos FHD-I:0.54 kg, FHD-II:1.14 kg; Vida útil 9000–10000 h
Modelo 25 (50/80/100): Par nominal 27 / 42 / 47 Nm; Pico 69 / 91 / 110 Nm; Medio admisible 38 / 62 / 75 Nm; Momentáneo 127 / 157 / 184 Nm; Velocidad max 5600 r/min; Velocidad media 3500 r/min; Juego ≤20 arc sec; Pesos FHD-I:0.95 kg, FHD-II:1.75 kg; Vida útil 9000–10000 h
Modelo 32 (50/80/100): Par nominal 53 / 79 / 96 Nm; Pico 151 / 202 / 233 Nm; Medio admisible 75 / 126 / 151 Nm; Momentáneo 268 / 350 / 420 Nm; Velocidad max 4800 r/min; Velocidad media 3500 r/min; Juego ≤20 arc sec; Pesos FHD-I:1.90 kg, FHD-II:3.56 kg; Vida útil 9000–10000 h

Especificaciones técnicas

• Serie: FHD
• Diseño: flexspline en forma de sombrero ultra-corto, estructura hueca ultradelgada
• Longitud axial aprox. 50% menor que la serie FHG
• Salida: rodamientos de rodillos cruzados de alta rigidez
• Propiedades clave: reducido tamaño, bajo peso, alto par, alta rigidez, juego cero, entrada/salida coaxiales
• Tamaños disponibles: FHD-14, FHD-17, FHD-20, FHD-25, FHD-32
• Velocidades máximas de entrada típicas (grasa): hasta 8500 r/min según modelo
• Vida de diseño: típicamente 9000–10000 horas según modelo y relación de reducción
