Servorreductor armónico FHG-III-20

coaxialcon eje hueco5 - 10 Nm

Introducción

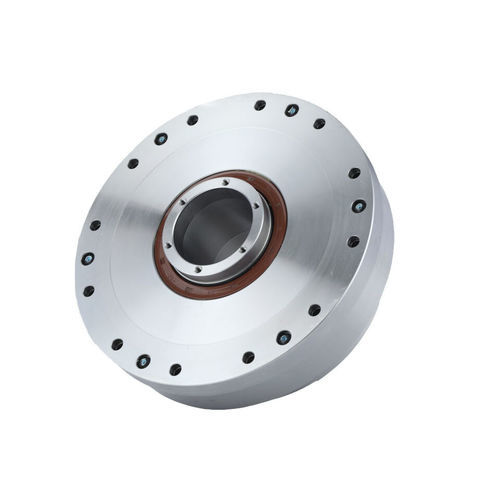

La serie FHG-III es un reductor armónico de precisión con gran eje hueco y brida sellada integrada. Los componentes se suministran como una unidad única prellenada con grasa lubricante especializada e incorporan un rodamiento de rodillos cruzados de alta rigidez, lo que facilita la integración mecánica y el paso de cables. Las configuraciones están disponibles con salida de dentado circular fijo + flexspline o flexspline fijo + dentado circular.

Características

• Gran eje hueco para el encaminamiento de cables y líneas ópticas a través del reductor
• Brida sellada integrada, prellenada con grasa especializada para simplificar el montaje
• Conexión de entrada mediante poleas dentadas o ejes con engranajes
• Alta precisión de giro y posicionamiento
• Elevada capacidad de par y rigidez estructural
• Entrada y salida coaxiales para integración compacta

Par de arranque de la serie FHG (extracto)
Tipo / Relaciones de reducción: 11, 14, 17, 20, 25, 32, 40
50: —, 8.8, 27, 36, 56, 85, 136
80: —, 7.5, 25, 33, 50, 74, 117
100: —, 6.9, 24, 32, 49, 72, 112
120: —, 6.9, 24, 31, 48, 68, 110
160: —, —, —, —, 31, 47, 67, 105

Tabla de cargas de momento de la serie FHT(FHG) (extracto)
Modelo / Valor de diseño / Valor instantáneo admisible
FHG-14: Mb di 41 Nm; Mb max 80 Nm; Ft di 270 N; Ft max 490 N; Fa di 270 N; Fa max 490 N
FHG-17: Mb di 72 Nm; Mb max 140 Nm; Ft di 400 N; Ft max 700 N; Fa di 400 N; Fa max 700 N
FHG-20: Mb di 140 Nm; Mb max 280 Nm; Ft di 650 N; Ft max 1150 N; Fa di 650 N; Fa max 1150 N
FHG-25: Mb di 243 Nm; Mb max 480 Nm; Ft di 900 N; Ft max 1600 N; Fa di 900 N; Fa max 1600 N
FHG-32: Mb di 460 Nm; Mb max 900 Nm; Ft di 1350 N; Ft max 2300 N; Fa di 1350 N; Fa max 2300 N
FHG-40: Mb di 600 Nm; Mb max 1200 Nm; Ft di 2000 N; Ft max 3500 N; Fa di 2000 N; Fa max 3500 N

Rendimiento / Par nominal y valores relacionados (extractos)
Las tablas del fabricante proporcionan par nominal (Nm), par pico admisible en arranque/paro (Nm), par medio máximo admisible (Nm), velocidad máxima de entrada admisible (rev/min), holgura (Arc Sec) y peso (kg) por modelo y relación. Extractos de ejemplo:
Modelo 14 (reducciones 50/80/100/120): par nominal @2000 r/min entrada ~7–10 Nm; par pico admisible ~23–36 Nm; par medio admisible ~9–14 Nm; velocidad máxima de entrada (grasa) hasta 8500–15000 r/min según reducción y variante; Holgura ≤20 Arc Sec.
Modelos 17, 20, 25, 32, 40: matrices detalladas listan par nominal, par pico, par medio admisible, velocidad máxima de entrada, holgura, peso y vida útil por relación y tamaño de modelo (ver tablas del producto).

Aplicaciones / Observaciones
La brida sellada integrada y el gran orificio pasante son adecuados cuando se requiere el paso de cableado o fibras ópticas a través del reductor. Las salidas configurables y las múltiples relaciones de reducción admiten aplicaciones de posicionamiento de precisión, indexado y alto par en robótica, mesas giratorias, posicionamiento de cámaras/antenas y maquinaria automática.

Especificaciones técnicas (resumen)

• Série de producto: FHG-III
• Estructura: gran eje hueco; entrada/salida coaxiales
• Diseño: brida sellada integrada, prellenada con grasa especializada
• Rodamiento principal: rodamiento de rodillos cruzados de alta rigidez (integrado)
• Conexión de entrada: poleas dentadas o ejes engranados
• Rendimiento: alta capacidad de par, elevada rigidez, excelente precisión de giro/posicionamiento
• Tamaños disponibles: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40
• Relaciones de reducción (ejemplos): 11, 14, 17, 20, 25, 32, 40
• Datos de carga y rendimiento: pares nominales y de pico, cargas admisibles, velocidades máximas de entrada, holgura y vida útil — disponibles en las tablas técnicas por modelo
