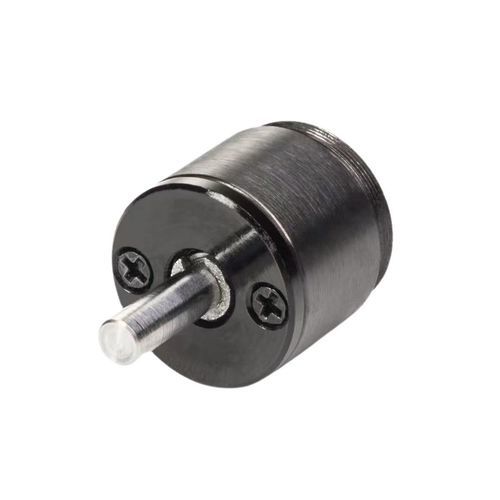

Microrreductor armónico HONPINE CSF

coaxialcompactaen miniatura

Introducción
El reductor armónico micro HONPINE CSF es una solución de transmisión compacta diseñada para manos de robots humanoides y dedos robóticos diestros. Combina un volumen muy reducido con alta densidad de par, bajo ruido operativo y repetibilidad a largo plazo, lo que facilita su integración en espacios de articulación limitados (diámetro de integración típico ≈ 15 mm).

Características

• Alta repetibilidad: Repetibilidad de transmisión ≤0,1 arcsec para tareas de agarre delicado, posicionamiento fino y manipulación.
• Alta densidad de par: 150–200 N·m/kg proporciona salida de par significativa en un paquete miniaturizado para las articulaciones de los dedos.
• Respuesta rápida: Diseño de baja inercia que permite respuesta dinámica de nivel milisegundo (≈10 ms) para movimientos rápidos y precisos de dedos.
• Bajo desgaste y larga vida útil: Diseño armónico que reduce el desgaste; vida útil esperada hasta 500 000 ciclos a plena carga, sin mantenimiento.
• Holgura prácticamente nula: Minimiza la holgura mejorando el control de la fuerza y la sensibilidad en interacciones táctiles.

Especificaciones (resumen comparativo)
Métrica | Micro reductor armónico | Accionamiento miniatura por husillo | Ganador
Precisión de transmisión | ≤0,1 arcsec (repetibilidad) | ≤0,05 mm (lineal) | Harmonic Drive
Densidad de par | 150–200 N·m/kg | 30–50 N·m/kg | Harmonic Drive
Compacidad | Integrable en articulaciones de dedos Ø≈15 mm | Requiere componentes de guiado y más espacio de instalación | Harmonic Drive
Velocidad de respuesta | Respuesta dinámica en milisegundos, ≈10 ms | ≈50 ms por fricción y retardo mecánico | Harmonic Drive
Vida útil (carga completa) | Hasta 500 000 ciclos, sin mantenimiento | ≈200 000 ciclos, lubricación periódica necesaria | Harmonic Drive
Retroaccionabilidad | Holgura prácticamente nula, alta sensibilidad para control de fuerza | Holgura mecánica ≈0,1–0,3 mm | Harmonic Drive
Relación coste-rendimiento | En producción en serie, coste comparable al accionamiento por husillo miniatura, valor global competitivo | — | Comparable / Ventaja Harmonic Drive

Características / especificaciones técnicas

• Modelo / serie: HONPINE CSF
• Aplicación: Manos de robots humanoides y dedos robóticos diestros
• Precisión de transmisión: Repetibilidad ≤0,1 arcsec
• Densidad de par: 150–200 N·m/kg (típico)
• Tamaño de integración: Apto para articulaciones de dedos Ø≈15 mm
• Tiempo de respuesta: ≈10 ms (dinámico)
• Vida útil (carga completa): Hasta 500 000 ciclos, diseño sin mantenimiento
• Holgura / retroaccionabilidad: Holgura prácticamente nula para control de fuerza sensible
