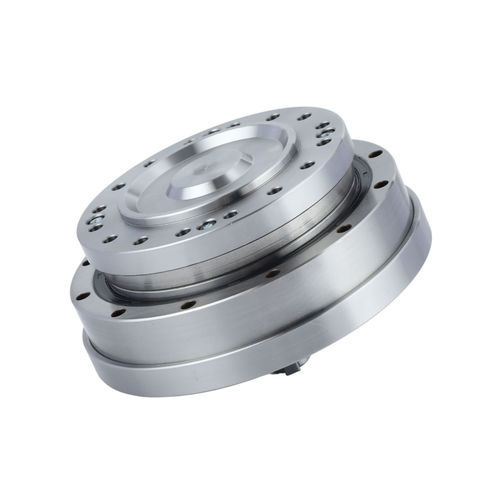

Reductor armónico FHG-IV-20

coaxialcon eje macizo200 - 500 Nm

Introducción
La serie FHG‑IV de accionamiento armónico se presenta en configuración con eje de entrada y una brida integrada sellada. La unidad se entrega de fábrica prellenada con grasa lubricante especializada e incorpora un cojinete principal de rodillos cruzados de alta rigidez para facilitar la integración del equipo y reforzar la estructura. Las configuraciones de salida habituales son corona circular fija + flexspline o flexspline fija + corona circular.

Características

• Configuración de eje de entrada con múltiples opciones de conexión (polea dentada o eje de engranaje)
• Brida integrada sellada, suministrada prellenada con grasa especializada
• Cojinete principal de rodillos cruzados de alta rigidez integrado
• Bajo juego y rotación de alta precisión para posicionamiento exacto (≤20 arc sec típico)
• Alta capacidad de par en los modelos FHG‑14, 17, 20, 25, 32, 40
• Rigidez estructural mejorada y alineación de entrada/salida en línea para una integración simplificada

Par de arranque de la serie FHG (unidad: cNm)
Tipo / Relación de reducción | 11 | 14 | 17 | 20 | 25 | 32 | 40
50 | - | 8.8 | 27 | 36 | 56 | 85 | 136
80 | - | 7.5 | 25 | 33 | 50 | 74 | 117
100 | - | 6.9 | 24 | 32 | 49 | 72 | 112
120 | - | 6.9 | 24 | 31 | 48 | 68 | 110
160 | - | - | - | 31 | 47 | 67 | 105

Tabla de carga de momento de la serie FHT(FHG)
Modelo | Valor de diseño | Valor permisible instantáneo
FHG‑14 | Mbdi 41 Nm | Mb max 80 Nm
| Ftdi 270 N | Ft max 490 N
| Fadi 270 N | Fa max 490 N
FHG‑17 | Mbdi 72 Nm | Mb max 140 Nm
| Ftdi 400 N | Ft max 700 N
| Fadi 400 N | Fa max 700 N
FHG‑20 | Mbdi 140 Nm | Mb max 280 Nm
| Ftdi 650 N | Ft max 1150 N
| Fadi 650 N | Fa max 1150 N
FHG‑25 | Mbdi 243 Nm | Mb max 480 Nm
| Ftdi 900 N | Ft max 1600 N
| Fadi 900 N | Fa max 1600 N
FHG‑32 | Mbdi 460 Nm | Mb max 900 Nm
| Ftdi 1350 N | Ft max 2300 N
| Fadi 1350 N | Fa max 2300 N
FHG‑40 | Mbdi 600 Nm | Mb max 1200 Nm
| Ftdi 2000 N | Ft max 3500 N
| Fadi 2000 N | Fa max 3500 N

Especificaciones detalladas por modelo (filas seleccionadas / encabezados)
Nota: las columnas corresponden a la ficha técnica del producto; los valores se proporcionan por relación de reducción y modelo. Encabezados: Relación de reducción, Par nominal a 2000 r/min de entrada (Nm / kgfm), Par pico permisible en arranque/paro (Nm / kgfm), Valor máximo permisible para par medio (Nm / kgfm), Velocidad máxima de entrada permisible (Grasa) (r/min), Juego (Arc Sec), Peso (kg), Vida de diseño (Hora).
Modelo 14 (ejemplos): 14 | 50 | 7 Nm / 0.7 kgfm | 23 Nm / 2.3 kgfm | 9 Nm / 0.9 kgfm | 46 r/min / 4.7 r/min | ≤20 Arc Sec | FHG‑I/II:0.40; FHG‑III:0.7; FHG‑IV:0.66; FHG‑V:0.40 | 10000 Hour
14 | 80 | 10 Nm / 1.0 kgfm | 30 Nm / 3.1 kgfm | 14 Nm / 1.4 kgfm | 61 r/min / 6.2 r/min | ≤20 Arc Sec | mismas columnas de vida útil | 15000 Hour
14 | 100 | 10 Nm / 1.0 kgfm | 36 Nm / 3.6 kgfm | 14 Nm / 1.4 kgfm | 70 r/min / 7.2 r/min | ≤20 Arc Sec | 15000 Hour

Modelos 17 / 20 / 25 / 32 / 40 (ejemplos): ver la ficha técnica para filas completas; los valores incluyen pares nominales, pares pico, velocidades admisibles y pesos por modelo y relación.

Especificaciones técnicas

• Serie: FHG‑IV (versión con brida sellada integrada)
• Estructura: brida integrada sellada, unidad prellenada con grasa lubricante especializada
• Cojinete: cojinete principal de rodillos cruzados de alta rigidez integrado
• Configuraciones de salida: corona circular fija + flexspline o flexspline fija + corona circular
• Conexiones de entrada: polea de sincronización o eje de engranaje
• Bajo juego típico ≤20 arc sec y rotación de alta precisión para posicionamiento exacto
• Valores de par, velocidades y vida útil dependientes del modelo; consulte las tablas de la ficha técnica
