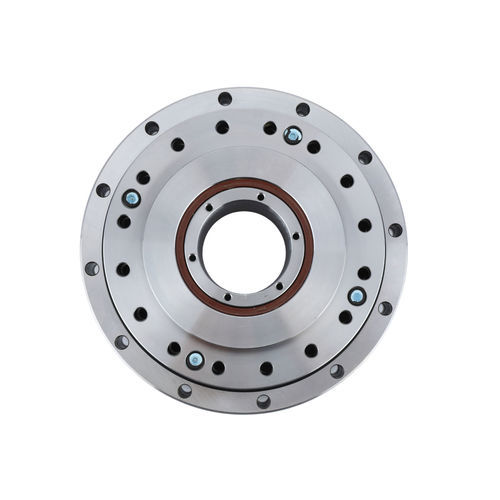

Reductor armónico FHG-AH

armónicocon eje hueco200 - 500 Nm

Introducción
La serie FHG-AH de reductores armónicos está diseñada para aplicaciones industriales de alto par, eje hueco de gran diámetro y cargas pesadas. Incorpora un flexspline estilo sombrero y una leva generadora de ondas con un orificio hueco sobredimensionado, lo que permite el paso de cables, husillos y vías ópticas a través de la cavidad central para facilitar el paso de componentes de gran tamaño. La integración de entrada suele realizarse mediante poleas síncronas o interfaces de engranaje con eje hueco de gran diámetro.

Características clave

• Flexspline estilo sombrero con eje hueco y orificio sobredimensionados para enrutamiento a través del eje
• Alta capacidad de par, mayor rendimiento a carga y rigidez
• Excelente precisión de rotación y repetibilidad de posicionamiento
• Relaciones de reducción disponibles: 50, 80, 100, 120, 160 (según modelo)

Aplicaciones

• Maquinaria industrial pesada que requiere enrutamiento a través del eje (cables, husillos, óptica)
• Uniones robóticas y actuadores rotativos que exigen alto par y precisión
• Equipos de embalaje, impresión y automatización con limitaciones de espacio para el enrutamiento

Datos técnicos (selección)
La serie abarca los modelos FHG-45-50-AH hasta FHG-65-160-AH. Los pares nominales van aproximadamente de 229 a 1238 Nm, los pares pico de 650 a 3419 Nm, y las velocidades de entrada admisibles alcanzan hasta 3800 r/min según el modelo. Los pesos varían entre 10 y 28,5 kg. Consulte la tabla de modelos para valores detallados de par, velocidad, juego y peso.

Integración e instalación

• La entrada puede realizarse mediante polea síncrona o acoplamiento de engranaje con eje hueco de gran diámetro; confirme las dimensiones de acoplamiento al encargar
• El orificio hueco central facilita el paso de cables/ejes: verifique el diámetro de paso según los componentes
• Seleccione relación de reducción y modelo según los requisitos de par, velocidad y juego

Pedido

• Especifique el código de modelo exacto (p.ej., FHG-50-100-AH), la relación de reducción requerida y cualquier opción de orificio o montaje personalizada
• Proporcione el perfil de par en servicio y el ciclo de trabajo esperado para un dimensionamiento correcto
