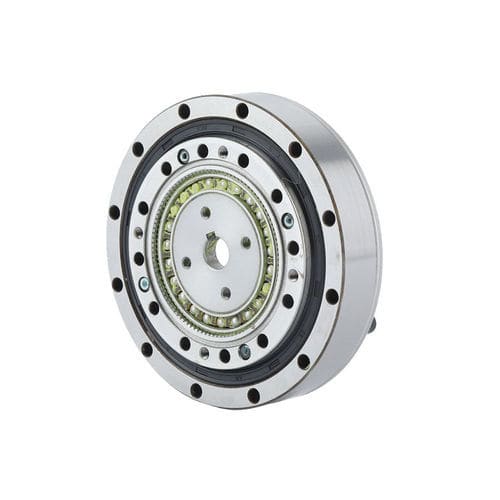

Servorreductor armónico FHG-I-40

coaxialcon agujero para chavetade gran rigidez

Introducción
La serie FHG-I de reductores por onda elástica incorpora un generador de ondas tipo leva integrado, cuyo orificio del eje de la leva puede ajustarse para adaptarse al motor del cliente. El eje de entrada encaja directamente en el orificio interior del generador de ondas y se asegura mediante una chaveta plana. La unidad incluye un rodamiento principal de rodillos cruzados de alta rigidez integrado. Los métodos de conexión habituales son: extremo de rueda rígida fijo con salida por flexspline, o flexspline fijo con salida por rueda rígida.

Características

• Generador de ondas con leva integrada que facilita el montaje y ofrece múltiples opciones de instalación.
• Orificio del eje de la leva ajustable para acomodar distintos modelos de motor.
• Eje de entrada diseñado para encajar en el orificio interior del generador de ondas y conectarse mediante chaveta plana.
• Rodamiento principal integrado de rodillos cruzados para mayor rigidez.
• Alta capacidad de par en las distintas versiones.
• Excelente precisión de giro y posicionamiento; entrada y salida coaxiales.

Par de arranque (serie FHG)
Tipo / Relaciones de reducción: 11 | 14 | 17 | 20 | 25 | 32 | 40
Tamaño 50: - | 8.8 | 27 | 36 | 56 | 85 | 136 (cNm)
Tamaño 80: - | 7.5 | 25 | 33 | 50 | 74 | 117 (cNm)
Tamaño 100: - | 6.9 | 24 | 32 | 49 | 72 | 112 (cNm)
Tamaño 120: - | 6.9 | 24 | 31 | 48 | 68 | 110 (cNm)
Tamaño 160: - | - | - | 31 | 47 | 67 | 105 (cNm)

Tabla de momentos/cargas (ejemplos)
FHG-14: Mbdi 41 Nm; Mb máx 80 Nm; Ft di 270 N; Ft máx 490 N; Fa di 270 N; Fa máx 490 N
FHG-17: Mbdi 72 Nm; Mb máx 140 Nm; Ft di 400 N; Ft máx 700 N; Fa di 400 N; Fa máx 700 N
FHG-20: Mbdi 140 Nm; Mb máx 280 Nm; Ft di 650 N; Ft máx 1150 N; Fa di 650 N; Fa máx 1150 N
FHG-25: Mbdi 243 Nm; Mb máx 480 Nm; Ft di 900 N; Ft máx 1600 N; Fa di 900 N; Fa máx 1600 N
FHG-32: Mbdi 460 Nm; Mb máx 900 Nm; Ft di 1350 N; Ft máx 2300 N; Fa di 1350 N; Fa máx 2300 N
FHG-40: Mbdi 600 Nm; Mb máx 1200 Nm; Ft di 2000 N; Ft máx 3500 N; Fa di 2000 N; Fa máx 3500 N

Resumen de rendimiento
La documentación técnica (fichas de producto) contiene tablas detalladas que cubren: pares de arranque según relación de reducción y tamaños (50, 80, 100, 120, 160), capacidades de momento/carga por modelo, pares máximos admisibles en arranque/paro, valores admisibles de par medio, pares nominales a velocidades de entrada específicas, velocidades máximas admisibles (según modelo/configuración), holgura (ArcSec), pesos y vida útil de diseño por configuración. En la sección Descargas están disponibles dibujos CAD/PDF y fichas técnicas descargables.

Especificaciones

• Serie: FHG (familia FHG-I y variantes).
• Generador de ondas: tipo leva integrado; orificio del eje de la leva ajustable según el modelo de motor.
• Eje de entrada: ajuste directo en el orificio interior del generador de ondas; conexión mediante chaveta plana.
• Rodamiento principal: rodamiento de rodillos cruzados integrado de alta rigidez.
• Métodos de conexión: rueda rígida fija / salida flexspline o flexspline fija / salida rueda rígida.
• Modelos disponibles: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40.
• Relaciones de reducción disponibles: 11, 14, 17, 20, 25, 32, 40 (según tamaño).
• Datos de par de arranque, capacidades de momento/carga, velocidades máximas admisibles, holgura, pesos y vida útil detallados por modelo en las fichas de producto.
• Documentación: dibujos CAD/PDF y fichas técnicas descargables incluidos.
