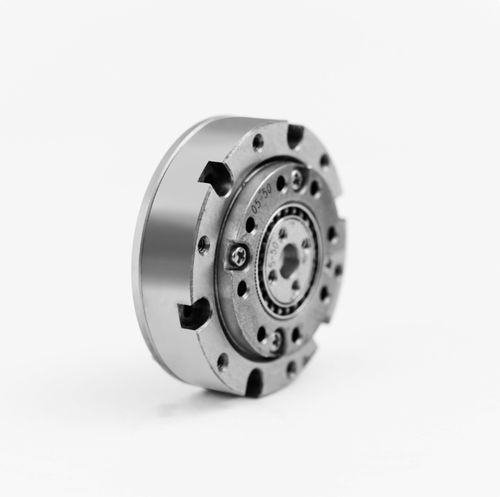

Servorreductor armónico SHD-05
coaxial0.2 - 0.5 Nm0.5 - 1 Nm

Servorreductor armónico - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0.2 - 0.5 Nm / 0.5 - 1 Nm
Servorreductor armónico - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0.2 - 0.5 Nm / 0.5 - 1 Nm
Servorreductor armónico - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0.2 - 0.5 Nm / 0.5 - 1 Nm - imagen - 2
Servorreductor armónico - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0.2 - 0.5 Nm / 0.5 - 1 Nm - imagen - 3
Servorreductor armónico - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / 0.2 - 0.5 Nm / 0.5 - 1 Nm - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Orientación de los ejes
coaxial
Par
0.2 - 0.5 Nm, 0.5 - 1 Nm, 5 - 10 Nm, 0 - 0.1 Nm, 0.1 - 0.2 Nm, 1 - 5 Nm
Estructura
en miniatura, modular, compacto
Rendimiento
de bajo juego, de alta precisión
Aplicaciones
para la robótica, para servomotor
Otras características
con cojinetes, con pata, a medida
Velocidad de rotación

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Juego

Máx.: 0 rad

Mín.: 0 rad

Relación de reducción

Máx.: 100 unit

Mín.: 30 unit

Peso

Máx.: 0,31 kg
(0,69 lb)

Mín.: 0,02 kg
(0,04 lb)

Descripción

Introducción
La serie SHD-mini de reductor armónico está diseñada para aplicaciones con requisitos de volumen y peso reducidos. Presenta un flexspline estilo sombrero de copa para lograr dimensiones axiales reducidas y se suministra exclusivamente como unidades modulares preensambladas listas para integrar. El cojinete principal utiliza cojinetes de bolas compactos de cuatro puntos de contacto para soportar cargas externas directamente. El diámetro del agujero del eje puede personalizarse para adaptarse a ejes de motor específicos; seleccione el modelo de motor apropiado según su diseño mecánico.

Características
  • Tamaño compacto y construcción ligera
  • Diseño simplificado y ahorro de espacio
  • Alta precisión de rotación y posicionamiento
  • Configuración coaxial de entrada y salida
  • Flexspline estilo sombrero de copa para minimizar la longitud axial
  • Unidades modulares preensambladas para integración rápida
  • Cojinete principal: cojinetes de bolas compactos de cuatro puntos de contacto para soporte directo de cargas externas
  • Agujero de eje personalizable para ajustarse a diámetros de eje de motor

Especificaciones
Modelo | Relación de transmisión | Par nominal a la entrada 2000 r/min [N.m] | Par pico permisible en arranque/paro [N.m] | Valor máximo permitido del par medio de carga [N.m] | Par instantáneo máximo permisible [N.m] | Velocidad máxima de entrada permitida [r/min] | Velocidad media de entrada permitida [r/min] | Juego de engranajes (arcsec) | 1/4GD [kgcm2] | Masa (kg)
Serie SHD | 03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
Serie SHD | 03 | 50 | 0.13 | 0.24 | 0.16 | 0.50 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
Serie SHD | 05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
Serie SHD | 05 | 50 | 0.38 | 0.87 | 0.50 | 1.70 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
Serie SHD | 05 | 80 | 0.50 | 1.20 | 0.82 | 2.20 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040
Serie SHD | 08 | 30 | 0.80 | 1.60 | 1.30 | 3.20 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
Serie SHD | 08 | 50 | 1.60 | 3.16 | 2.10 | 6.10 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
Serie SHD | 08 | 80 | 2.10 | 4.00 | 2.90 | 7.50 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
Serie SHD | 08 | 100 | 2.40 | 4.60 | 3.20 | 8.70 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
Serie SHD | 11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
Serie SHD | 11 | 50 | 3.20 | 7.80 | 5.10 | 15.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
Serie SHD | 11 | 80 | 4.20 | 9.50 | 7.20 | 20.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
Serie SHD | 11 | 100 | 4.80 | 10.50 | 8.70 | 23.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
Serie SHD | 14 | 30 | 3.80 | 8.70 | 6.20 | 15.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
Serie SHD | 14 | 50 | 4.80 | 16.00 | 6.80 | 32.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
Serie SHD | 14 | 80 | 6.40 | 22.00 | 9.50 | 45.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312
Serie SHD | 14 | 100 | 7.40 | 26.00 | 10.80 | 50.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312

Características / especificaciones técnicas
  • Serie: SHD-mini
  • Flexspline: estilo sombrero de copa (top-hat) para reducir dimensiones axiales
  • Unidades modulares preensambladas
  • Cojinetes principales: cojinetes de bolas compactos de 4 puntos de contacto
  • Agujero de eje: personalizable para distintos diámetros de eje motor
  • Configuración coaxial entrada/salida
  • Alta precisión de rotación y posicionamiento
