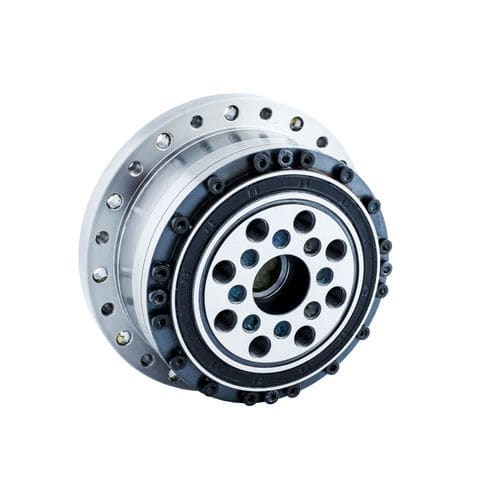

Reductor armónico LCSG-RDB

coaxialcon eje huecocon eje macizo

IntroducciónLa serie de reductores de armónicos LCSG-RDB está diseñada sobre la base de la plataforma FSG-I para facilitar a los clientes la conexión directa al motor. Cuenta con orificios de conexión del eje del motor prediseñados y bridas de montaje del motor, con el reductor sellado internamente con grasa lubricante especial de fábrica. Esta serie emplea normalmente un extremo estriado circular fijo y un extremo estriado flexible de salida acoplado directamente al motor durante el funcionamiento. Proporciona una comodidad excepcional para aplicaciones que requieren una conexión directa al motor y bridas de sellado personalizadas: los clientes pueden simplemente fijar la conexión del motor con tornillos para su uso inmediato tras la adquisición. Este diseño agiliza la integración al tiempo que mantiene la integridad del sellado para los usuarios con requisitos de accionamiento directo.Presenta una brida sellada y orificios de conexión del eje del motor premecanizados basados en el diseño de la serie FSGSimplifica enormemente la instalación del cliente al eliminar la necesidad de fabricar bridas a medidaOfrece una excelente precisión rotacional y posicionalConfiguración coaxial de entrada y salidaEspecificacionesPar de arranque c N mRelación de reducciónModelo1417202532405058508.827435685136--807.5253650741171792441006.924324972112171231120-24314868110--160--314767105--Tabla de carga de momento flector del reductor de velocidad armónico de la serie CLSGTabla de carga de momento flector del reductor de velocidad armónico de la serie CLSGModeloUso Valores permitidosValor instantáneo permitidoLCSG-14Mb di 20NmMb max 40NmFt di 180NFt max 320NF a di 180NF a max320NLCSG-17Mb di30NmMb max 60NmFt di 230NFt max 400NF a di230NF a max 400NLCSG-20Mb di 42NmMb max 80NmFt di 270NFt max 480NF a di 270NF a max 480NLCSG-25Mb di 80NmMb max160NmFt di 440NFt max 770NF a di 440NF a max 770NLCSG-32Mb di 220NmMb max 440NmFt di 900NFt max 1600NF a di 900NF a max 1600NLCSG-40Mb di 320NmMb max 650NmFt di 1000NFt max 1750NF a di 1000NF a max 1750NEspecificaciones técnicas TablaItem / ModeloRelación de reducciónPar nominal a la entrada 2000r/min (Nm)Par máximo admisible al arrancar y parar (Nm)Par de carga medio Valor máximo admisible (Nm)Par instantáneo máximo admisible (Nm)Velocidad de entrada máxima admisible (r/min)Velocidad de entrada media admisible (r/min)Holgura (Arc seg)Tensión máxima de la correa síncrona (N)Peso (Kg)Vida útil prevista (Hora)NmNmNmNmr/minr/minArc segNKgHora14506.6238.64380003500≤20≤770.7210000809.62913.557≤10150001009.63413.566≤1015000Características principalesBrida sellada y orificios de conexión del eje del motor premecanizadosFácil instalación, sin necesidad de brida personalizadaAlta precisión rotacional y posicionalEntrada/salida coaxial
