- Reductor armónico
- Suzhou Honpine Precision Industry Co., Ltd.

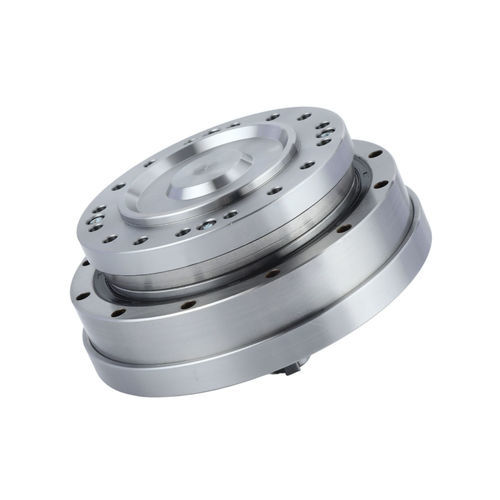

Reductor armónico FHG-IV-32coaxial20 - 50 Nm50 - 100 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Orientación de los ejes
- coaxial
- Par
- 20 - 50 Nm, 50 - 100 Nm, 100 - 200 Nm
- Montaje
- de montaje en brida
- Estructura
- con brida
- Rendimiento
- de alto par, de gran rigidez, de alta precisión, de bajo juego
- Otras características
- con cojinetes
- Velocidad de rotación
Máx.: 1.530 rpm
(9.613,2735 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Juego
Máx.: 0 rad
Mín.: 0 rad
- Relación de reducción
Máx.: 160 unit
Mín.: 11 unit
- Peso
Máx.: 0,7 kg
(1,54 lb)Mín.: 0,4 kg
(0,88 lb)
Descripción
La serie FHG-IV de transmisiones armónicas presenta una configuración de eje de entrada. Adopta una estructura de brida sellada integrada que combina los componentes de la transmisión armónica en una sola unidad, rellena internamente con grasa lubricante especializada para simplificar la integración del equipo. Un rodamiento de rodillos cruzados de alta rigidez (rodamiento principal) está integrado en el conjunto. Suele configurarse con una salida de estrías circulares y flexspline fijas o con una salida de estrías circulares y flexspline fijas.
Características
- Diseño versátil del eje de entrada con múltiples opciones de conexión
- Unidad totalmente sellada precargada con lubricante especializado
- Conexiones de entrada de polea de distribución o eje de engranaje
- Rotación de alta precisión y posicionamiento exacto
- Gran capacidad de par
- Mayor rigidez estructural
- Alineación en línea de entrada/salida
Caja de engranajes Harmonic Drive de alto par
Tipo:Tipo de eje de entrada
Características:Facilita la conexión de engranajes y correa dentada, no requiere sellado
Juego:≤20arcsec
Aplicación:Automatización y maquinaria industrial,Robots industriales y módulos de movimiento,Robots colaborativos (Cobots),Máquinas herramienta CNC y de precisión,Fabricación de semiconductores y electrónica,Dispositivos médicos y de laboratorio,Óptica, fotónica y sistemas de imagen,Mecanismos aeroespaciales, UAV y de defensa
---
