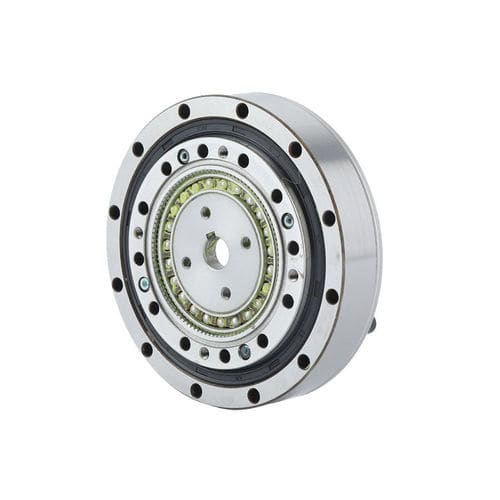

Servorreductor armónico FHG-I-25

coaxialcon agujero para chavetade bajo juego

Introducción
La serie HONPINE FHG (variantes FHG‑I … FHG‑V) de reductores de ondas de deformación cuenta con una estructura de leva integrada para el generador de ondas. El diámetro del orificio del eje de la leva puede adaptarse al modelo de motor del cliente; el eje de entrada encaja directamente en el taladro interior del generador de ondas y se conecta mediante chaveta plana. Incorpora un rodamiento principal cruzado de alta rigidez. Los métodos habituales de conexión son rueda rígida fija con salida flexspline, o flexspline fija con salida rueda rígida.

Características

• Generador de ondas con leva integrada, facilita el montaje y ofrece más opciones de instalación.
• Alta precisión de giro y posicionamiento.
• Elevada capacidad de par según la gama.
• Alta rigidez torsional gracias al rodamiento principal de rodillos cruzados.
• Entrada y salida coaxiales para diseños compactos.

Especificación — Hoja 1: Par de arranque de la serie FHG (unidad: cNm)
Tipo / Relación de reducción | 11 | 14 | 17 | 20 | 25 | 32 | 40
50 | — | 8.8 | 27 | 36 | 56 | 85 | 136
80 | — | 7.5 | 25 | 33 | 50 | 74 | 117
100 | — | 6.9 | 24 | 32 | 49 | 72 | 112
120 | — | 6.9 | 24 | 31 | 48 | 68 | 110
160 | — | — | — | 31 | 47 | 67 | 105

Especificación — Hoja 2: Tabla de cargas de momento de la serie FHT (FHG)
Modelo | Valor de diseño (Mbdi / Nm) | Valor instantáneo admisible (Mb max / Nm) | Ftdi (N) | Ft max (N) | Fa di (N) | Fa max (N)
FHG‑14 | Mbdi 41 Nm | Mb max 80 Nm | Ftdi 270 N | Ft max 490 N | Fa di 270 N | Fa max 490 N
FHG‑17 | Mbdi 72 Nm | Mb max 140 Nm | Ftdi 400 N | Ft max 700 N | Fa di 400 N | Fa max 700 N
FHG‑20 | Mbdi 140 Nm | Mb max 280 Nm | Ftdi 650 N | Ft max 1150 N | Fa di 650 N | Fa max 1150 N
FHG‑25 | Mbdi 243 Nm | Mb max 480 Nm | Ftdi 900 N | Ft max 1600 N | Fa di 900 N | Fa max 1600 N
FHG‑32 | Mbdi 460 Nm | Mb max 900 Nm | Ftdi 1350 N | Ft max 2300 N | Fa di 1350 N | Fa max 2300 N
FHG‑40 | Mbdi 600 Nm | Mb max 1200 Nm | Ftdi 2000 N | Ft max 3500 N | Fa di 2000 N | Fa max 3500 N

Especificación — Hoja 3: Momento / par / velocidad / holgura / peso / vida útil (extractos)
Nota: Las tablas incluyen por modelo y por relación: par nominal a 2000 r/min (Nm y kgfm), par pico admisible en arranque/parada (Nm y kgfm), par medio admisible (Nm y kgfm), velocidad máxima de entrada admisible (r/min, grasa/otro), holgura (Arc Sec), peso (kg), vida útil de diseño (horas) y coeficientes por versión FHG‑I a FHG‑V. Filas seleccionadas a continuación.

Modelo 14:
Relación 50 | Par nominal 7 Nm (0.7 kgfm) | Pico 23 Nm (2.3 kgfm) | Par medio adm. 9 Nm (0.9 kgfm) | Velocidad máxima entrada (grasa/otro) 8500 / 10000 r/min | Holgura ≤20 Arc Sec | Coef. vida: FHG‑I/II:0.40; FHG‑III:0.7; FHG‑IV:0.66; FHG‑V:0.40
Relación 80 | Par nominal 10 Nm | Pico 30 Nm | Par medio adm. 14 Nm | Velocidad máxima 15000 r/min

Modelo 17 (ejemplos):
Relación 50 | Par nominal 21 Nm | Pico 44 Nm | Par medio adm. 34 Nm | Velocidad máxima 7300 / 10000 r/min | Holgura ≤20 Arc Sec

Modelo 20 (ejemplos):
Relación 50 | Par nominal 33 Nm | Pico 73 Nm | Par medio adm. 44 Nm | Velocidad máxima 6500 / 10000 r/min

Modelos 25 / 32 / 40 (extractos):
FHG‑25 | Relación 50 | Par nominal 51 Nm | Pico 127 Nm | Par medio adm. 72 Nm | Velocidad máxima 5600 / 10000 r/min
FHG‑32 | Relación 50 | Par nominal 99 Nm | Pico 281 Nm | Par medio adm. 140 Nm | Velocidad máxima 4800 / 10000 r/min
FHG‑40 | Relación 50 | Par nominal 178 Nm | Pico 523 Nm | Par medio adm. 255 Nm | Velocidad máxima 4000 / 10000 r/min

Especificaciones técnicas

• Marca: HONPINE
• Serie / familia: Serie FHG (FHG‑I a FHG‑V)
• Configuración: Entrada/salida coaxial; generador de ondas con leva integrada
• Acoplamiento de entrada: Eje de entrada encaja en el taladro interior del generador y se conecta por chaveta plana; diámetro del orificio ajustable según el motor
• Rodamiento principal: Rodamiento cruzado integrado de alta rigidez
• Métodos de conexión: Rueda rígida fija con salida flexspline, o flexspline fija con salida rueda rígida
• Datos clave en tablas: par de arranque (cNm); límites de momento/carga; pares nominales y de pico; fuerzas radiales/axiales admisibles; velocidades máximas de entrada; holgura (arc‑sec); peso; vida útil de diseño
• Tamaños disponibles: FHG‑14, FHG‑17, FHG‑20, FHG‑25, FHG‑32, FHG‑40
