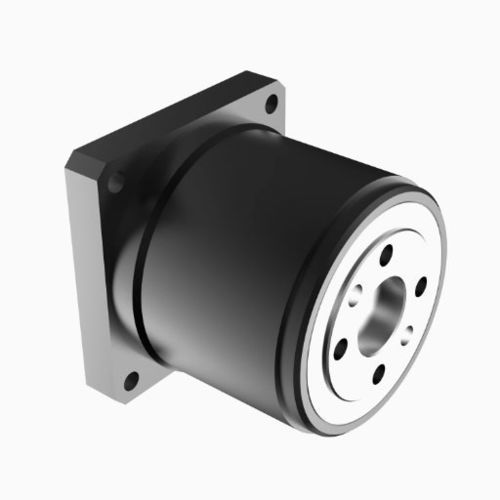

Reductor armónico CSF 08coaxial0.5 - 1 Nm1 - 5 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Orientación de los ejes
- coaxial
- Par
- 0.5 - 1 Nm, 1 - 5 Nm, 0.1 - 0.2 Nm, 0.2 - 0.5 Nm, 0 - 0.1 Nm
- Rendimiento
- de alta precisión, de precisión, de bajo juego
- Otras características
- con adaptador de motor, con pata
- Velocidad de rotación
Mín.: 3.500 rpm
(21.991,1486 rad.min-1)Máx.: 10.000 rpm
(62.831,8531 rad.min-1)- Juego
Mín.: 0 rad
Máx.: 0 rad
- Relación de reducción
Mín.: 30 unit
Máx.: 100 unit
- Peso
Mín.: 0,02 kg
(0,04 lb)Máx.: 0,2 kg
(0,44 lb)
Descripción
Introducción
La serie CSF-mini de reductores armónicos miniatura está desarrollada para aplicaciones con requisitos específicos de volumen y peso, utilizando un flexspline tipo copa. Esta serie ofrece exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea rodamientos de bolas de contacto en cuatro puntos compactos para soportar directamente cargas externas. La serie CSF-mini incluye dos tipos: montaje en motor (2XH) y entrada por eje (1U) que admite formas de entrada como correas, engranajes y acoplamientos. Seleccione el modelo más adecuado según sus requisitos de diseño mecánico.
Características
Especificaciones
Modelo | Relación de transmisión | Par nominal en entrada 2000 r/min [N.m] | Par pico admisible en arranque y parada [N.m] | Valor máximo admisible del par medio de carga [N.m] | Par instantáneo máximo admisible [N.m] | Velocidad máxima de entrada admisible [r/min] | Velocidad media de entrada admisible [r/min] | Juego de dientes (arcsec) | 1/4GD [kgcm2] | Masa (kg)
CSF Series | 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20
05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20
05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10
08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20
08 | 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10
08 | 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10
11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
11 | 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20
11 | 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10
11 | 100 | 5.0 | 11.0 | 8.9 | 25 | ≤10
Características / especificaciones técnicas
La serie CSF-mini de reductores armónicos miniatura está desarrollada para aplicaciones con requisitos específicos de volumen y peso, utilizando un flexspline tipo copa. Esta serie ofrece exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea rodamientos de bolas de contacto en cuatro puntos compactos para soportar directamente cargas externas. La serie CSF-mini incluye dos tipos: montaje en motor (2XH) y entrada por eje (1U) que admite formas de entrada como correas, engranajes y acoplamientos. Seleccione el modelo más adecuado según sus requisitos de diseño mecánico.
Características
- Tamaño compacto y diseño ligero
- Estructura compacta y optimizada
- Excelente precisión de giro y posicionamiento
- Configuración coaxial de entrada y salida
- Flexspline tipo copa para reducir el volumen
- Unidades modulares preensambladas para integración inmediata
- Cojinetes principales: rodamientos de bolas de contacto en cuatro puntos para soportar cargas externas
- Tipos disponibles: 2XH (montaje en motor) y 1U (entrada por eje)
Especificaciones
Modelo | Relación de transmisión | Par nominal en entrada 2000 r/min [N.m] | Par pico admisible en arranque y parada [N.m] | Valor máximo admisible del par medio de carga [N.m] | Par instantáneo máximo admisible [N.m] | Velocidad máxima de entrada admisible [r/min] | Velocidad media de entrada admisible [r/min] | Juego de dientes (arcsec) | 1/4GD [kgcm2] | Masa (kg)
CSF Series | 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20
05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20
05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10
08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20
08 | 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10
08 | 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10
11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
11 | 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20
11 | 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10
11 | 100 | 5.0 | 11.0 | 8.9 | 25 | ≤10
Características / especificaciones técnicas
- Serie: CSF-mini
- Flexspline: tipo copa
- Producto: unidades modulares preensambladas
- Cojinetes: rodamientos de bolas de contacto en cuatro puntos compactos
- Configuración: entrada/salida coaxial
- Tipos disponibles: 2XH (montaje en motor) y 1U (entrada por eje)
- Formas de entrada compatibles: correas, engranajes, acoplamientos
- Enfoque de diseño: tamaño compacto, peso reducido, alta precisión de giro y posicionamiento
Catálogos
mini harmonic drive reducer
27 Páginas
