Tapón cilíndrico PLGA series

roscadode aluminiode formado

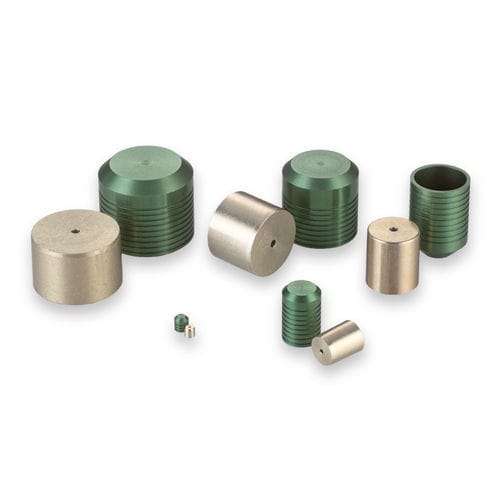

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,093 pulgadas - Diámetro máximo del pasaje sellable: 0,062 pulgadas - Presión de prueba: 16,000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: Corto 6, Largo 10 - Clase 2: Corto 8, Largo 13 - Clase 3: Corto 10, Largo 16 Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B Vistas dimensionales y detalles del agujero de instalación Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - PLGA0930010A: Corto, D Max. 0,0937, D Min. 0,0928, C Nom. 0,098, M Nom. 0,078, K Nom. 0,069, L Nom. 0,062, Peso 0,03g - PLGA0931010A: Largo, D Max. 0,0937, D Min. 0,0928, C Nom. 0,143, M Nom. 0,123, K Nom. 0,069, L Nom. 0,095, Peso 0,04g Piezas de repuesto y accesorios - CUTA0930203A: Juego de herramientas de instalación - CUTA0930103B: Juego de herramientas de extracción - CUTA0931103A: Calibre - PLGA1030010A: Tapón Lee sobredimensionado corto - PLGA1031010A: Tapón Lee sobredimensionado largo Sobres CAD: Modelo corto de tapón Lee de aluminio 093, Modelo largo de tapón Lee de aluminio 093 Manual: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Video del producto: Descripción general de características y beneficios del tapón de expansión Lee Artículo: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas: - Diámetro del tapón: 0,093 pulgadas - Diámetro máximo del pasaje sellable: 0,062 pulgadas - Presión de prueba: 16,000 psi - Material del tapón: Aluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera) - Acabado del tapón: Anodizado Verde según MIL-A-8625 Tipo II B - Material de la carcasa: Aluminio - Tamaños disponibles: 0,093 a 0,656 pulgadas
