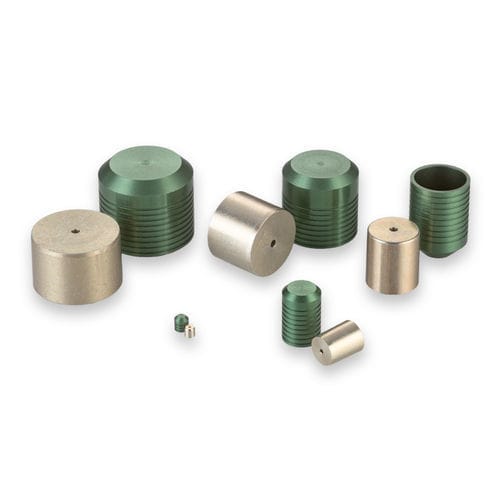

Tapón cilíndrico PLGA series

roscadode aluminiode formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón "muerdan" el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,218 pulgadas - Diámetro máximo del pasaje sellable: 0,187 pulgadas - Presión de prueba: 15,000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: Corto 8, Largo 9 - Clase 2: Corto 9, Largo 12 - Clase 3: Corto 10, Largo 15 Presión de prueba (psi x 1000) Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B Vistas dimensionales y detalles del agujero de instalación Para las dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - PLGA2180010A: Corto, D Max. 0,2187, D Min. 0,2178, C Nom. 0,187, M Nom. 0,167, K Nom. 0,179, L Nom. 0,145, Peso 0,3g - PLGA2181010A: Largo, D Max. 0,2187, D Min. 0,2178, C Nom. 0,307, M Nom. 0,277, K Nom. 0,182, L Nom. 0,218, Peso 0,51g Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA2180203A: Juego de herramientas de instalación - CUTA2180103B: Juego de herramientas de extracción - CUTA2181103A: Calibre - PLGA2280010A: Tapón Lee Sobredimensionado Corto - PLGA2281010A: Tapón Lee Sobredimensionado Largo - Envolventes CAD: Modelo Corto de Tapón Lee de Aluminio 218, Modelo Largo de Tapón Lee de Aluminio 218 - Manual: Manual Técnico Hidráulico de Soluciones Aeroespaciales, Energéticas y de Motorsport (Página A20) - Video del producto: Resumen de características y beneficios del tapón de expansión Lee - Artículo: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas - Diámetro del tapón: 0,218 pulgadas - Diámetro máximo del pasaje sellable: 0,187 pulgadas - Presión de prueba: 15,000 psi - Material del tapón: Aluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B) - Material del pasador: Aluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera) - Tamaños disponibles: 0,093 a 0,656 pulgadas
