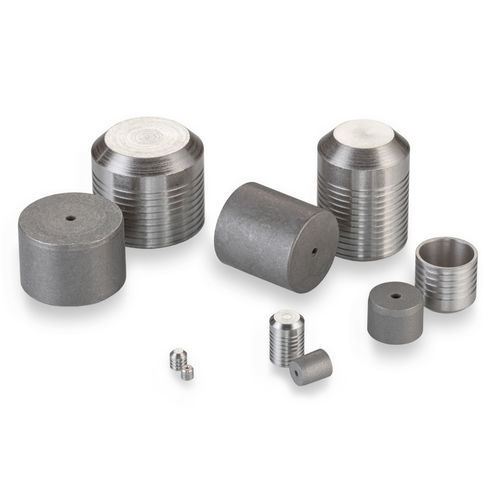

Tapón cilíndrico PLGA series

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,468 pulgadas - Diámetro máximo del pasaje sellable: 0,437 pulgadas - Presión de prueba: 20,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general - Clase 1: Corto 10, Largo 16 - Clase 2: Corto 12, Largo 18 - Clase 3: Corto 14, Largo 20 Presión de prueba (psi x 1000) Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Vistas dimensionales y detalles del agujero de instalación Para dimensiones, consulte la pestaña de Números de pieza y especificaciones. Números de pieza y especificaciones - PLGA4680020A: Corto, 0,4687 - 0,4678, 0,39, 0,33, 0,436, 0,285, 7,9, 0,35, 0,437, 0,063, 0,4687 - 0,4712, 0,4687 - 0,4702, 0,4687 - 0,4692 - PLGA4681020A: Largo, 0,4687 - 0,4678, 0,62, 0,53, 0,433, 0,46, 12, 0,562, 0,437, 0,063, 0,4687 - 0,4712, 0,4687 - 0,4702, 0,4687 - 0,4692 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA4680203A: Juego de herramientas de instalación - CUTA4680103B: Juego de herramientas de extracción - CUTA4681103A: Calibre - PLGA4780020A: Tapón Lee Sobredimensionado Corto - PLGA4781020A: Tapón Lee Sobredimensionado Largo Sobres CAD: Modelo corto de tapón Lee de acero inoxidable 468, Modelo largo de tapón Lee de acero inoxidable 468 Datos clave del producto - Diámetro del tapón: 0,468 pulgadas - Diámetro máximo del pasaje sellable: 0,437 pulgadas - Presión de prueba: 20,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Especificaciones / Características técnicas - Familia de productos: Tapón Lee - Material: Acero inoxidable 416 CRES - Acabado: Pasivado (Pasador: Pasivado y Encerado) - Tamaños: 0,093 a 0,656 pulgadas - Presión de prueba: Hasta 20,000 psi - Aplicaciones: Sellado de agujeros perforados en cruz en colectores de acero inoxidable
