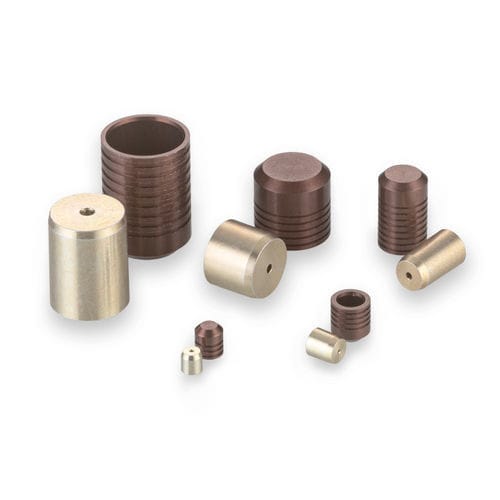

Tapón redondo PLGM series

roscadode aluminiode formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 milímetros. - Diámetro del tapón: 5,50 mm - Diámetro máximo del pasaje sellable: 4,7 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general Clase 1 | Clase 2 | Clase 3 Corto: 49 | 59 | 69 Largo: 64 | 83 | 102 Presión de prueba (MPa) Materiales PARTE | MATERIAL | ESPECIFICACIÓN | ACABADO Pasador | Aluminio 2024-T4 o T351 | SAE AMS-QQ-A-225/6 | Alodine Amarillo según MIL-DTL-5541 & Cera Tapón | Aluminio 2024-T4 o T351 | SAE AMS-QQ-A-225/6 | Anodizado Marrón según MIL-A-8625 Tipo II B Números de pieza y especificaciones Número de pieza | Tamaño | D Max. | D Min. | C Nom. | M Nom. | K Nom. | L Nom. | Peso (g) | A Min. | N Dia. Ref. | W Min. | Diámetro de escariado Clase 1 | Diámetro de escariado Clase 2 | Diámetro de escariado Clase 3 PLGM0550010A | Corto | 5,5 | 5,48 | 5,36 | 4,6 | 4,59 | 4,08 | 0,33 | 5,1 | 4,7 | 3,2 | H10 * 5,50 - 5,56 | H9 * 5,50 - 5,54 | H7 * 5,50 - 5,51 PLGM0551010A | Largo | 5,5 | 5,48 | 8,31 | 7,62 | 4,57 | 6,87 | 0,51 | 8,1 | 4,7 | 3,2 | H10 * 5,50 - 5,56 | H9 * 5,50 - 5,54 | H7 * 5,50 - 5,51 *Las tolerancias DIN 7154 están dentro de las tolerancias de escariado. Todas las dimensiones están en milímetros. Esta información es solo de referencia. Piezas de repuesto y accesorios Número de pieza | Descripción CUTA1870203A | Juego de herramientas de instalación CUTM0550103B | Juego de herramientas de extracción CUTM0551103A | Calibre - Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Especificaciones técnicas / Características - Diámetro del tapón: 5,50 mm - Diámetro máximo del pasaje sellable: 4,7 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio 2024-T4 o T351 - Material de la carcasa: Aluminio - Material del pasador: Aluminio 2024-T4 o T351 - Acabado del pasador: Alodine Amarillo según MIL-DTL-5541 & Cera - Acabado del tapón: Anodizado Marrón según MIL-A-8625 Tipo II B - Tamaños disponibles: 2,5 a 8 mm
