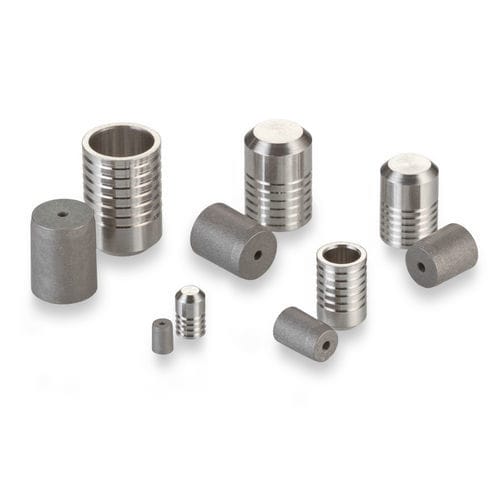

Tapón cilíndrico PLGM0350020A

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 mm. - Diámetro del tapón: 3,50 mm - Diámetro máximo del pasaje sellable: 2,7 mm - Presión de prueba: 137 MPa - Material del tapón: Acero inoxidable - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio Rendimiento general: - Clase 1: 98 MPa - Clase 2: 113 MPa - Clase 3: 137 MPa Materiales: - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Vistas dimensionales y detalles del agujero de instalación: Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones: - Número de pieza: PLGM0350020A - Tamaño: Corto - Peso: 0,24 g Procedimiento de instalación: - PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee (ver documentación) Herramientas de instalación y fabricación: - CUTA1250203A: Herramienta de instalación de tapón - CUTM0350103B: Conjunto de herramientas de extracción de tapón - CUTM0351103A: Calibre de tapón Piezas de repuesto y accesorios: - CUTA1250203A: Conjunto de herramientas de instalación - CUTM0350103B: Conjunto de herramientas de extracción - CUTM0351103A: Calibre Especificaciones de imagen: Vista dimensional y detalles del agujero de instalación disponibles en la galería de imágenes. Especificaciones técnicas clave: - Diámetro del tapón: 3,50 mm - Diámetro máximo del pasaje sellable: 2,7 mm - Presión de prueba: 137 MPa (Clase 3) - Material del tapón: Acero inoxidable (416 CRES) - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio - Material del pasador: 416 CRES - Acabado: Pasivado y Encerado (Pasador), Pasivado (Tapón) - Número de pieza: PLGM0350020A - Peso: 0,24 g - Rango de tamaño: 2,5 a 8 mm
