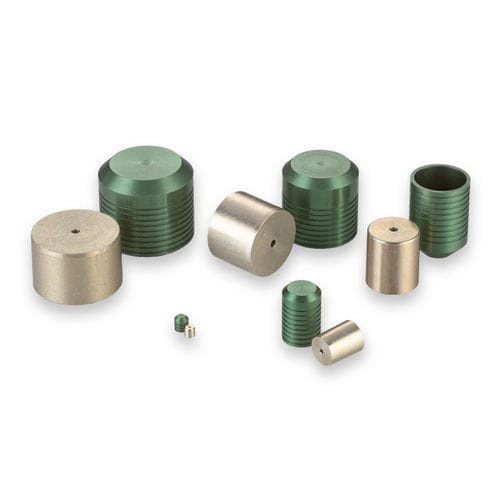

Tapón cilíndrico PLGA series

roscadosin roscade aluminio

Este miembro de nuestra familia clásica de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,406 pulgadas - Diámetro máximo del pasaje sellable: 0,375 pulgadas - Presión de prueba: 13,000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: Corto 6, Largo 8 - Clase 2: Corto 8, Largo 10 - Clase 3: Corto 10, Largo 13 Presión de prueba (psi x 1000) Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B Vistas dimensionales y detalles del agujero de instalación Para las dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - PLGA4060010A: Corto, D Máx. 0,4062, D Mín. 0,4053, C Nom. 0,365, M Nom. 0,305, K Nom. 0,357, L Nom. 0,256, Peso 2g, A Mín. 0,325, N Diá. Ref. 0,375, W Mín. 0,125, Diá. de escariado Clase 1: 0,4062 - 0,4087, Clase 2: 0,4062 - 0,4077, Clase 3: 0,4062 - 0,4067 - PLGA4061010A: Largo, D Máx. 0,4062, D Mín. 0,4053, C Nom. 0,565, M Nom. 0,465, K Nom. 0,357, L Nom. 0,397, Peso 3g, A Mín. 0,5, N Diá. Ref. 0,375, W Mín. 0,125, Diá. de escariado Clase 1: 0,4062 - 0,4087, Clase 2: 0,4062 - 0,4077, Clase 3: 0,4062 - 0,4067 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA4060303A: Juego de herramientas de instalación - CUTA4060103B: Juego de herramientas de extracción - CUTA4061103A: Calibre - PLGA4160010A: Tapón Lee Sobredimensionado Corto - PLGA4161010A: Tapón Lee Sobredimensionado Largo - Sobres CAD: Modelo corto de tapón Lee de aluminio 406, Modelo largo de tapón Lee de aluminio 406 - Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor (ver PDF en documentos) - Procedimiento de instalación: PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee (ver PDF en documentos) - Herramientas de instalación y fabricación: CUTA4060103B: Juego de herramientas de extracción de tapón (ver PDF en documentos), CUTA4060303A: Herramienta de instalación de tapón (ver PDF en documentos), CUTA4061103A: Calibre de tapón (ver PDF en documentos) Especificaciones técnicas / Características: - Diámetro del tapón: 0,406 pulgadas - Diámetro máximo del pasaje sellable: 0,375 pulgadas - Presión de prueba: 13,000 psi - Material del tapón: Aluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6) - Material del pasador: Aluminio (2024-T4 o T351, SAE AMS-QQ-A-225/6) - Acabado del pasador: Alodine Amarillo según MIL-DTL-5541 & Cera - Acabado del tapón: Anodizado Verde según MIL-A-8625 Tipo II B - Tamaños disponibles: 0,093 a 0,656 pulgadas - Disponible en versiones corta y larga
