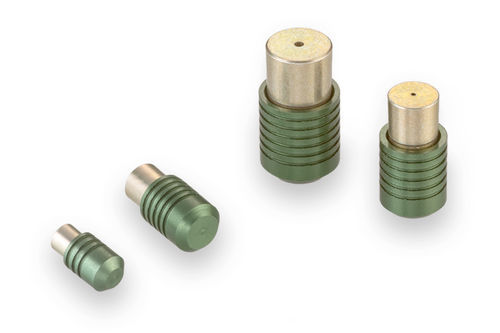

Tapón cilíndrico PLPA0930010A

roscadode aluminiode expansión

Este tapón de instalación rápida es un conjunto de tapones preensamblados que combina facilidad de manejo e instalación con la fiabilidad y el rendimiento probados de los tapones de expansión Lee. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, las tierras y las ranuras forman sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,187 pulgadas. - Diámetro del tapón: 0,093 pulgadas - Diámetro máximo del pasaje sellable: 0,062 pulgadas - Presión de prueba: 10,000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Presión de prueba (psi x 1000): Clase 1: 6, Clase 2: 8, Clase 3: 10 Materiales - Pasador: Aluminio 2024-T4, SAE AMS-QQ-A-225/6 y AMS 4119, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4, SAE AMS-QQ-A-225/6 y AMS 4120, Anodizado Verde según MIL-A-8625 Tipo IIB Números de pieza y especificaciones - Número de pieza: PLPA0930010A - Tamaño: Corto - D Max.: 0,0937 - D Min.: 0,0928 - B Nom.: 0,178 - C Nom.: 0,123 - M Nom.: 0,103 - K Nom.: 0,069 - Peso: 0,025 g - A Min.: 0,118 - N Diá. Ref.: 0,062 - W Min.: 0,125 - Diámetro de escariado Clase 1: 0,0937 – 0,0962 - Diámetro de escariado Clase 2: 0,0937 – 0,0952 - Diámetro de escariado Clase 3: 0,0937 – 0,0942 Piezas de repuesto y accesorios - CUTA0930303A: Herramienta de asiento - CUTA0930203A: Conjunto de herramientas de instalación - CUTA0930103B: Conjunto de herramientas de extracción - CUTA0931103A: Calibre - PLGA1030010A: Tapón Lee de gran tamaño Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A32 Datos clave del producto: - Diámetro del tapón: 0,093 pulgadas - Diámetro máximo del pasaje sellable: 0,062 pulgadas - Presión de prueba: 10,000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Características / Especificaciones técnicas - Tipo de producto: Tapón de instalación rápida (QIP®) - Diámetro del tapón: 0,093 pulgadas - Diámetro máximo del pasaje sellable: 0,062 pulgadas - Presión de prueba: 10,000 psi - Material del tapón: Aluminio 2024-T4 - Material de la carcasa: Aluminio 2024-T4 - Acabado del pasador: Alodine Amarillo según MIL-DTL-5541 & Cera - Acabado del tapón: Anodizado Verde según MIL-A-8625 Tipo IIB - Tamaños disponibles: 0,093 a 0,187 pulgadas - Número de pieza: PLPA0930010A - Peso: 0,025 g
