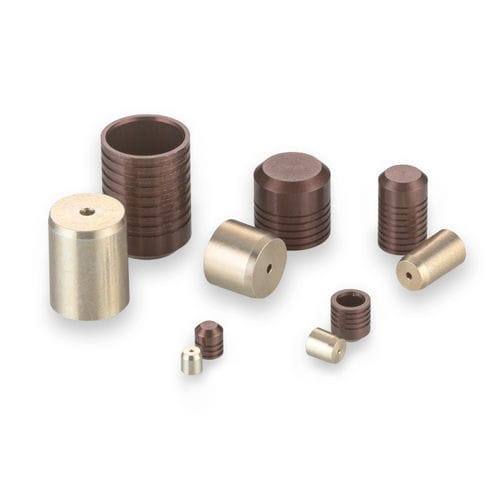

Tapón cilíndrico PLGM0401010A

roscadode aluminiode formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 milímetros. - Diámetro del tapón: 4,00 mm - Diámetro máximo del pasaje sellable: 3,2 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: Corto 49, Largo 69 - Clase 2: Corto 59, Largo 88 - Clase 3: Corto 83, Largo 102 Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Marrón según MIL-A-8625 Tipo II B Vistas dimensionales y detalles del agujero de instalación Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - PLGM0400010A: Corto, Peso 0,13 g - PLGM0401010A: Largo, Peso 0,22 g Piezas de repuesto y accesorios - CUTA1560203A: Juego de herramientas de instalación - CUTM0400103B: Juego de herramientas de extracción - CUTM0401103A: Calibre Aplicaciones industriales: Aeroespacial y Defensa, Automotriz, Diagnóstico, Industrial y Fuera de carretera, Equipos médicos, Deportes de motor, Petróleo y Gas, Generación de energía, Instrumentos científicos, Espacio, Otros Tamaños disponibles: 2,5 a 8 mm Sobres CAD: Modelo corto de tapón Lee métrico de aluminio 4,00, Modelo largo de tapón Lee métrico de aluminio 4,00 Referencia del manual: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y deportivas Página A39 Especificaciones técnicas: - Diámetro del tapón: 4,00 mm - Diámetro máximo del pasaje sellable: 3,2 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio (2024-T4 o T351) - Material de la carcasa: Aluminio - Acabado: Alodine Amarillo según MIL-DTL-5541 & Cera (Pasador), Anodizado Marrón según MIL-A-8625 Tipo II B (Tapón) - Números de pieza: PLGM0400010A (Corto), PLGM0401010A (Largo) - Peso: 0,13 g (Corto), 0,22 g (Largo) - Aplicaciones industriales: Aeroespacial, Automotriz, Diagnóstico, Industrial, Médico, Deportes de motor, Petróleo y Gas, Generación de energía, Científico, Espacio
