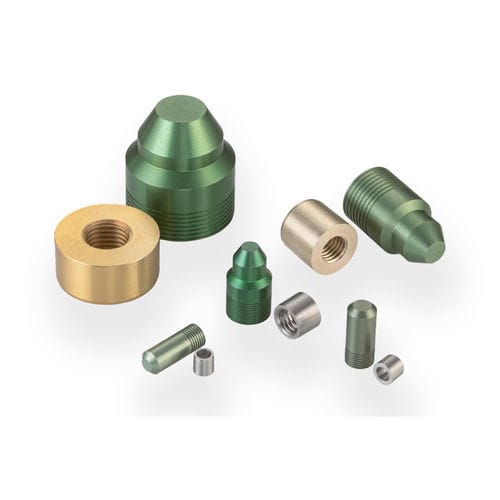

Tapón cilíndrico PLRA4680010A

roscadode aluminiopara carcasa

Este tapón R.F.O. está diseñado para aplicar solo fuerza radial en un agujero de instalación. Este tapón se puede usar para sellar aberturas en carcasas delgadas así como en materiales frágiles. Está diseñado para encajar en los pasajes sin necesidad de un hombro de soporte y no hay presión hacia abajo durante la instalación. El tapón R.F.O. se instala utilizando la herramienta de instalación hidráulica de The Lee Company. Los tamaños varían de 0.156 a 0.875 pulgadas. - Diámetro del tapón: 0.468 pulgadas - Diámetro máximo del pasaje sellable: 0.468 pulgadas - Presión de prueba: 3500 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 2: Presión de prueba (psi x 1000): 2.5 - Clase 3: Presión de prueba (psi x 1000): 3.5 Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B Números de pieza y especificaciones - Número de pieza: PLRA4680010A - D Máx.: 0.4687 - D Mín.: 0.4678 - C Nom.: 0.8 - M Nom.: 0.45 - MM Nom.: 0.64 - K Nom.: 0.428 - L Nom.: 0.355 - X: 0.250-28 - Y: 0.39 - Z: 0.216-28 - Peso (g): 3.7 - A Mín.: 0.4 - B Mín.: 0.1 - Diámetro de escariado Clase 2: 0.4687 - 0.4702 - Diámetro de escariado Clase 3: 0.4687 - 0.4692 Piezas de repuesto y accesorios - Número de pieza: CUTX0100000B, Descripción: Herramienta de instalación hidráulica - Número de pieza: CUTA4685205A, Descripción: Conjunto de herramientas de instalación - Número de pieza: CUTA4686205B, Descripción: Conjunto de herramientas de extracción - Número de pieza: PLRA4780010A, Descripción: Tapón Sobredimensionado R.F.O Especificaciones de imagen - Vista dimensional y detalles del agujero de instalación disponibles en la galería de imágenes. Especificaciones técnicas / Características - Tapón de fuerza radial solo para sellar carcasas delgadas y materiales frágiles - No se requiere hombro de soporte para la instalación - No hay presión hacia abajo durante la instalación - Se requiere herramienta de instalación hidráulica - Diámetro del tapón: 0.468 pulgadas - Presión de prueba: hasta 3500 psi - Material: Aluminio 2024-T4 o T351 - Acabado: Alodine Amarillo (Pasador), Anodizado Verde (Tapón) - Tamaños disponibles: 0.156 a 0.875 pulgadas
