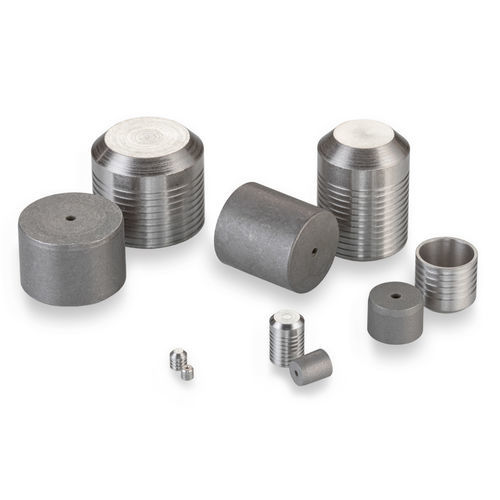

Tapón cilíndrico PLGA series

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón "muerdan" el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,156 pulgadas - Diámetro máximo del pasaje sellable: 0,125 pulgadas - Presión de prueba: 28,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general - Clase 1: Corto 8, Largo 18 - Clase 2: Corto 9, Largo 24 - Clase 3: Corto 10, Largo 28 Presión de prueba (psi x 1000) Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - PLGA1560020A: Corto, D Max. 0,1562, D Min. 0,1553, C Nom. 0,125, M Nom. 0,11, K Nom. 0,116, L Nom. 0,078, Peso 0,28g, A Min. 0,13, N Dia. Ref. 0,125, W Min. 0,063, Diámetro de escariado Clase 1: 0,1562 - 0,1587, Clase 2: 0,1562 - 0,1577, Clase 3: 0,1562 - 0,1567 - PLGA1561020A: Largo, D Max. 0,1562, D Min. 0,1553, C Nom. 0,245, M Nom. 0,215, K Nom. 0,118, L Nom. 0,175, Peso 0,56g, A Min. 0,25, N Dia. Ref. 0,125, W Min. 0,063, Diámetro de escariado Clase 1: 0,1562 - 0,1587, Clase 2: 0,1562 - 0,1577, Clase 3: 0,1562 - 0,1567 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA1560203A: Juego de herramientas de instalación - CUTA1560103B: Juego de herramientas de extracción - CUTA1561103A: Calibre - PLGA1660020A: Tapón Lee sobredimensionado corto - PLGA1661020A: Tapón Lee sobredimensionado largo Características / Especificaciones técnicas - Tipo de producto: Tapón - Diámetro del tapón: 0,156 pulgadas - Diámetro máximo del pasaje sellable: 0,125 pulgadas - Presión de prueba: 28,000 psi - Material del tapón: Acero inoxidable (416 CRES) - Material de la carcasa: Acero inoxidable o Titanio - Tamaños disponibles: 0,093 a 0,656 pulgadas - Números de pieza: PLGA1560020A (Corto), PLGA1561020A (Largo)
