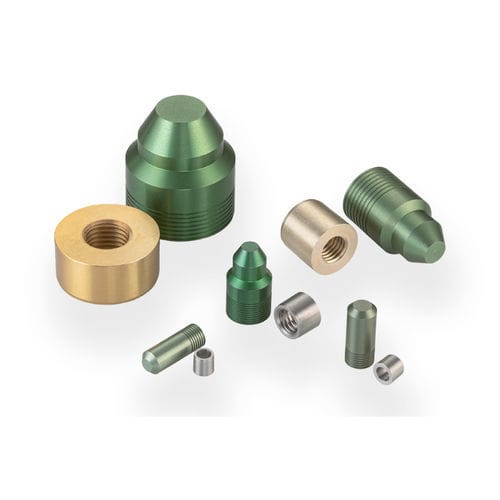

Tapón cilíndrico PLRA5310010A

roscadode aluminiopara carcasa

Este tapón R.F.O. está diseñado para aplicar solo fuerza radial en un orificio de instalación. Este tapón se puede usar para sellar aberturas en carcasas delgadas así como en materiales frágiles. Está diseñado para encajar en los pasajes sin necesidad de un hombro de soporte y no hay presión hacia abajo durante la instalación. El tapón R.F.O. se instala utilizando la herramienta de instalación hidráulica de The Lee Company. Los tamaños varían de 0.156 a 0.875 pulgadas. - Diámetro del tapón: 0.531 pulgadas - Diámetro máximo del pasaje sellable: 0.531 pulgadas - Presión de prueba: 3500 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Presión de prueba (psi x 1000): Clase 2: 2.5, Clase 3: 3.5 Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B Números de pieza y especificaciones - Número de pieza: PLRA5310010A - D Max.: 0.5312 - D Min.: 0.5303 - C Nom.: 0.87 - M Nom.: 0.5 - MM Nom.: 0.72 - K Nom.: 0.485 - L Nom.: 0.375 - X: 0.250-28 - Y: 0.39 - Z: 0.216-28 - Peso (g): 5.2 - A Min.: 0.4 - B Min.: 0.13 - Diámetro de escariado Clase 2: 0.5312 - 0.5327 - Diámetro de escariado Clase 3: 0.5312 - 0.5317 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Número de pieza: CUTX0100000B, Descripción: Herramienta de instalación hidráulica - Número de pieza: CUTA5315205A, Descripción: Conjunto de herramientas de instalación - Número de pieza: CUTA5316205B, Descripción: Conjunto de herramientas de extracción - Número de pieza: PLRA5410010A, Descripción: Tapón R.F.O. de tamaño grande Datos clave del producto - Diámetro del tapón: 0.531 pulgadas - Diámetro máximo del pasaje sellable: 0.531 pulgadas - Presión de prueba: 3500 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Para más información - Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A53 Especificaciones técnicas / Características: - Instalación solo con fuerza radial - Sella carcasas delgadas y materiales frágiles - No se requiere hombro de soporte - No hay presión hacia abajo durante la instalación - Se requiere herramienta de instalación hidráulica - Rango de tamaños: 0.156 a 0.875 pulgadas - Presión de prueba: hasta 3500 psi (Clase 3) - Material: Aluminio 2024-T4 o T351 - Acabado: Alodine Amarillo (Pasador), Anodizado Verde (Tapón)
