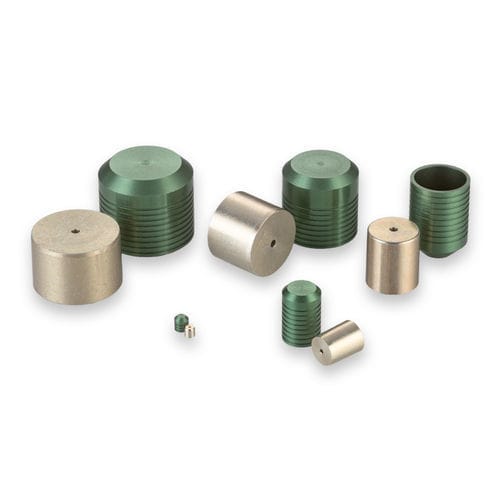

Tapón cilíndrico PLGA series

roscadode aluminiode formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para la instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,187 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 15,000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Corto: Clase 1: 8, Clase 2: 9, Clase 3: 10 - Largo: Clase 1: 10, Clase 2: 13, Clase 3: 15 Presión de prueba (psi x 1000) Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B Vistas dimensionales y detalles del agujero de instalación Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - PLGA1870010A: Corto, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,16, M Nom.: 0,135, K Nom.: 0,154, L Nom.: 0,114, Peso (g): 0,19, A Min.: 0,152, N Dia. Ref.: 0,156, W Min.: 0,125, Diámetro de escariado Clase 1: 0,1875 - 0,19, Clase 2: 0,1875 - 0,189, Clase 3: 0,1875 - 0,188 - PLGA1871010A: Largo, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,26, M Nom.: 0,235, K Nom.: 0,154, L Nom.: 0,181, Peso (g): 0,31, A Min.: 0,253, N Dia. Ref.: 0,156, W Min.: 0,125, Diámetro de escariado Clase 1: 0,1875 - 0,19, Clase 2: 0,1875 - 0,189, Clase 3: 0,1875 - 0,188 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA1870203A: Juego de herramientas de instalación - CUTA1870103B: Juego de herramientas de extracción - CUTA1871103A: Calibre - PLGA1970010A: Tapón Lee Sobredimensionado Corto - PLGA1971010A: Tapón Lee Sobredimensionado Largo Datos clave del producto: - Diámetro del tapón: 0,187 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 15,000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Especificaciones técnicas: - Material del pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Material del tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B
