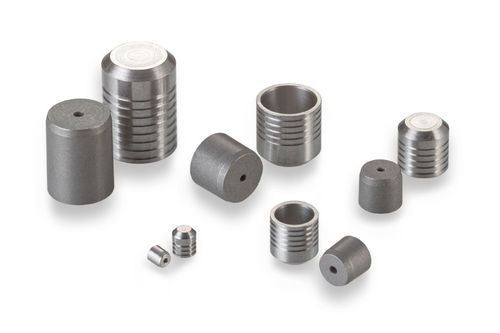

Tapón de aleación 281 MP35N Lee Plug®

Este miembro de nuestra familia clásica Lee Plug® está hecho de MP35N, una aleación de níquel-cobalto conforme a NACE que proporciona una excelente resistencia a la corrosión para aplicaciones de trabajo pesado en la industria del petróleo y gas. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón "muerdan" el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,343 pulgadas. - Diámetro del tapón: 0,281 pulgadas - Diámetro máximo del pasaje sellable: 0,250 pulgadas - Presión de prueba: 30,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, MP35N o acero inoxidable Rendimiento general - Presión de prueba de 30,000 psi Materiales - Pasador: MP35N, Química según AMS 5844 y tratamiento térmico según NACE MR0175, Acabado: Cera - Tapón: MP35N, Química según AMS 5844 y tratamiento térmico según NACE MR0175 Operación eléctrica - Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - Número de pieza: PLGA2811350A, Tamaño: Largo, D Máx.: 0,2812, D Mín.: 0,2803, C Nom.: 0,37, M Nom.: 0,34, K Nom.: 0,245, L Nom.: 0,28, A Mín.: 0,36, N Diá. Ref.: 0,25, W Mín.: 0,06, Diá. de escariado: 0,2812-0,2817 Piezas de repuesto y accesorios - Conjunto de herramientas de instalación: CUTA2810203A - Conjunto de herramientas de extracción: CUTA2810113B - Calibre: CUTA2811103A Procedimiento de instalación - PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Plug Herramientas de instalación y fabricación - CUTA2810203A: Herramienta de instalación de tapón - CUTA2811103A: Calibre de tapón - CUTA2810113B: Conjunto de herramientas de extracción de tapón Especificaciones de imagen - Vista dimensional y detalles del agujero de instalación disponibles (ver imágenes) Envolvente CAD - Modelo largo de tapón Lee 281 MP35N Datos clave del producto - Diámetro del tapón: 0,281 pulgadas - Diámetro máximo del pasaje sellable: 0,250 pulgadas - Presión de prueba: 30,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, MP35N o acero inoxidable Características / Especificaciones técnicas - Familia de productos: Lee Plug® - Material: MP35N (aleación de níquel-cobalto, conforme a NACE) - Resistencia a la corrosión: Excelente, adecuada para la industria del petróleo y gas - Método de sellado: Tapón de expansión, forma sellos independientes y anillos de retención - Tamaños disponibles: 0,093 a 0,343 pulgadas - Presión de prueba: 30,000 psi - Material del pasador y del tapón: MP35N, Química según AMS 5844 y tratamiento térmico según NACE MR0175 - Acabado del pasador: Cera - Acabado del tapón: - - Conjunto de herramientas de instalación: CUTA2810203A - Conjunto de herramientas de extracción: CUTA2810113B - Calibre: CUTA2811103A - Número de pieza (ejemplo): PLGA2811350A
