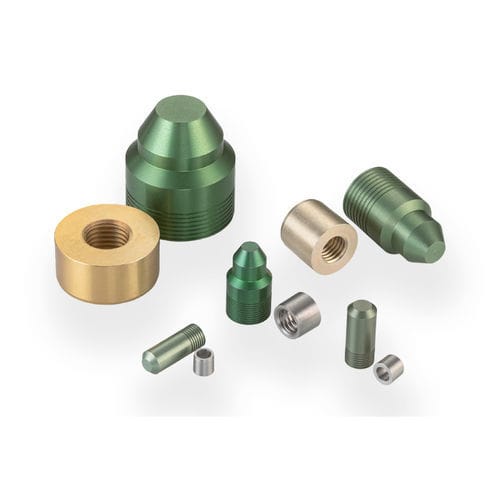

Tapón cilíndrico PLRA1560010A

roscadode aluminiode soporte

Este tapón R.F.O. está diseñado para aplicar solo fuerza radial en un agujero de instalación. Este tapón se puede usar para sellar aberturas en carcasas delgadas así como en materiales frágiles. Está diseñado para encajar en los pasajes sin necesidad de un hombro de soporte y no hay presión hacia abajo durante la instalación. El tapón R.F.O. se instala utilizando la herramienta de instalación hidráulica de The Lee Company. Los tamaños varían de 0,156 a 0,875 pulgadas. - Diámetro del tapón: 0,156 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 6000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Presión de prueba (psi x 1000): Clase 2: 5, Clase 3: 6 Materiales - Pasador: 416 CRES, Especificación: QQ-S-763C, Acabado: Pasivado - Tapón: Aluminio 2024-T4 o T351, Especificación: SAE AMS-QQ-A-225/6, Acabado: Anodizado verde según MIL-A-8625 Tipo II B Números de pieza y especificaciones - Número de pieza: PLRA1560010A - D Max.: 0,1562 - D Min.: 0,1553 - C Nom.: 0,417 - M Nom.: 0,38 - K Nom.: 0,125 - L Nom.: 0,115 - X: 0,09 - Z: .086-64 - Peso (g): 0,3 - A Min.: 0,16 - B Min.: 0,06 - Diámetro de escariado Clase 2: 0,1562 - 0,1577 - Diámetro de escariado Clase 3: 0,1562 - 0,1567 Piezas de repuesto y accesorios - Herramienta de instalación hidráulica: CUTX0100000B - Conjunto de herramientas de instalación: CUTA1565205A - Conjunto de herramientas de extracción: CUTA1566205B - Tapón sobredimensionado R.F.O: PLRA1660010A Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Datos clave del producto: - Diámetro del tapón: 0,156 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 6000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Procedimiento de instalación: PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Herramientas de instalación y fabricación: - Herramienta de instalación de tapón: CUTA1565205A - Conjunto de herramientas de extracción de tapón: CUTA1566205B - Herramienta de instalación hidráulica Lee R.F.O.: CUTX0100000B Envolvente CAD: Modelo CAD 156 Aluminum RFO Plug Manual: Manual técnico hidráulico de soluciones para aeroespacial, energía y deportes de motor Recurso: Descripción general de características y beneficios de los tapones de expansión Lee Artículo: Los tapones A.F.O. de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas: - Diámetro del tapón: 0,156 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 6000 psi - Material del tapón: Aluminio (2024-T4 o T351, Anodizado verde según MIL-A-8625 Tipo II B) - Material del pasador: 416 CRES, Pasivado - Material de la carcasa: Aluminio - Tamaños: 0,156 a 0,875 pulgadas
