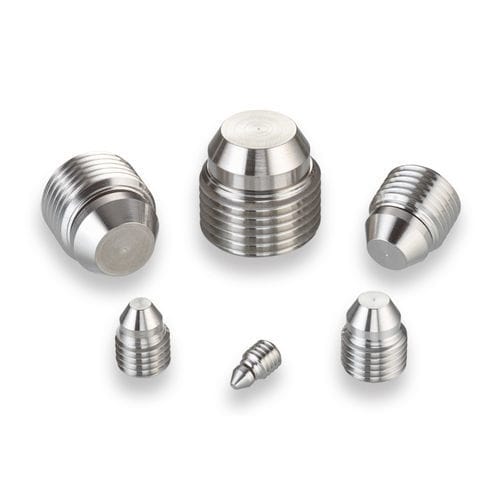

Tapón cilíndrico PLAA3124020A

roscadode acero inoxidablede aluminio

Este tapón con rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Construido completamente de aleación de níquel-cobalto MP35N, este tapón A.F.O. cumple con NACE y ofrece una excelente resistencia a la corrosión para aplicaciones de trabajo pesado en la industria del petróleo y gas. Este tapón utiliza un sello metal-metal para aplicaciones de alta presión. Es removible y reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,312 pulgadas - Diámetro máximo del pasaje sellable: 0,209 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, Monel, MP35N o Titanio Rendimiento general - Acero inoxidable: 56,000 psi - Aluminio: 26,000 psi - AISI 8630: 56,000 psi Materiales - Cuerpo roscado: MP35N (NACE MR0175 / ISO 15156) - Nariz: MP35N (NACE MR0175 / ISO 15156) Números de pieza y especificaciones - Número de pieza: PLAA3124020A - A Min.: 0,136 - A Max.: 0,209 - D Nom.: 0,119 - E* Min.: 0,412 - F Min.: 0,09 - Peso: 2,1 g - Rosca B: 0,312 - 24 - C Ref.: 0,415 - G Hex: 0,156 Piezas de repuesto y accesorios - Número de pieza de la herramienta de acuñación: CUTA3120163A - Rotación requerida de la herramienta: 150° +/- 30° - Torque de acuñación (carcasa de aluminio): 85 in-lbs - Torque de instalación (carcasa de aluminio): 75 in-lbs - Torque de acuñación (carcasa de acero/AISI 8630): 180 in-lbs - Torque de instalación (carcasa de acero/AISI 8630): 90 in-lbs Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A58 Envolvente CAD: Modelo de tapón A.F.O. 312 MP35N (disponible bajo pedido) Procedimiento de instalación: PS 1013 H: Procedimientos de instalación para tapones A.F.O.® (disponible bajo pedido) Herramientas de instalación y fabricación: Descargar CUTA3120163A: Herramienta de acuñación de tapón (disponible bajo pedido) Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga (artículo disponible en línea) Descripción general de características y beneficios del tapón de expansión Lee (recurso de video disponible en línea) Especificaciones técnicas: - Diámetro del tapón: 0,312 pulgadas - Diámetro máximo del pasaje sellable: 0,209 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, Monel, MP35N o Titanio - Número de pieza: PLAA3124020A - Peso: 2,1 g - Rosca B: 0,312 - 24 - Número de pieza de la herramienta de acuñación: CUTA3120163A - Rotación requerida de la herramienta: 150° +/- 30° - Torque de acuñación (carcasa de aluminio): 85 in-lbs - Torque de instalación (carcasa de aluminio): 75 in-lbs - Torque de acuñación (carcasa de acero/AISI 8630): 180 in-lbs - Torque de instalación (carcasa de acero/AISI 8630): 90 in-lbs
