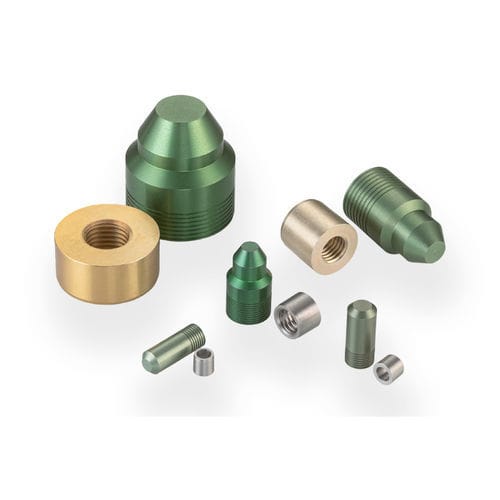

Tapón cilíndrico PLRA2500010A

roscadode aluminiopara carcasa

Este tapón R.F.O. está diseñado para aplicar fuerza radial únicamente en un orificio de instalación. Este tapón puede usarse para sellar aberturas en carcasas delgadas así como en materiales frágiles. Está diseñado para encajar en los pasajes sin necesidad de un hombro de soporte y no hay presión hacia abajo durante la instalación. El tapón R.F.O. se instala utilizando la herramienta de instalación hidráulica de The Lee Company. Los tamaños varían de 0.156 a 0.875 pulgadas. - Diámetro del tapón: 0.250 pulgadas - Diámetro máximo del pasaje sellable: 0.250 pulgadas - Presión de prueba: 5000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Presión de prueba (psi x 1000): Clase 2 - 4, Clase 3 - 5 Materiales - Pasador: 416 CRES, Especificación: QQ-S-763C, Acabado: Pasivado - Tapón: Aluminio 2024-T4 o T351, Especificación: SAE AMS-QQ-A-225/6, Acabado: Anodizado verde según MIL-A-8625 Tipo II B Números de pieza y especificaciones - Número de pieza: PLRA2500010A - D Max.: 0.25 - D Min.: 0.2491 - C Nom.: 0.562 - M Nom.: 0.51 - K Nom.: 0.212 - L Nom.: 0.22 - X: 0.144 - Z: 0.138-40 - Peso: 1.1 g - A Min.: 0.23 - B Min.: 0.08 - Diámetro de escariado Clase 2: 0.25 - 0.2515 - Diámetro de escariado Clase 3: 0.25 - 0.2505 Piezas de repuesto y accesorios - Número de pieza: CUTX0100000B, Descripción: Herramienta de instalación hidráulica - Número de pieza: CUTA2505205A, Descripción: Conjunto de herramientas de instalación - Número de pieza: CUTA2506205B, Descripción: Conjunto de herramientas de extracción - Número de pieza: PLRA2600010A, Descripción: Tapón sobredimensionado R.F.O Especificaciones de imagen - Vista dimensional y detalles del orificio de instalación disponibles en imágenes secundarias. Tamaños disponibles: 0.156 a 0.875 pulgadas Instalación: Se requiere herramienta de instalación hidráulica Especificaciones técnicas - Diámetro del tapón: 0.250 pulgadas - Diámetro máximo del pasaje sellable: 0.250 pulgadas - Presión de prueba: 5000 psi (Clase 3), 4000 psi (Clase 2) - Material del tapón: Aluminio 2024-T4 o T351, Anodizado verde según MIL-A-8625 Tipo II B - Material del pasador: 416 CRES, Pasivado - Número de pieza: PLRA2500010A - Peso: 1.1 g
