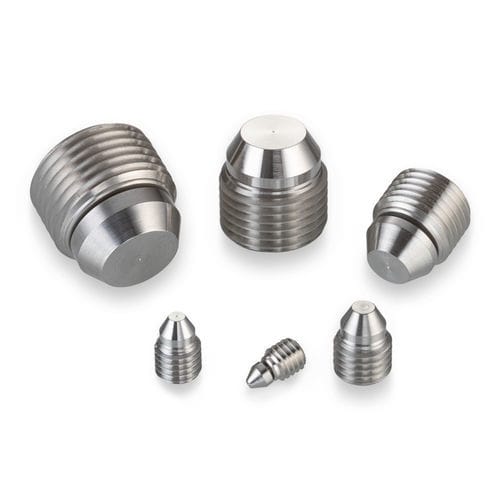

Tapón cilíndrico PLAA1932010A

roscadode acero inoxidablede aluminio

Este tapón retenido por rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Utiliza un sello metal-metal para aplicaciones de alta presión y es tanto removible como reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tapones A.F.O. cuentan con un sello flotante único que se autoalinea para permitir orificios roscados que no son perfectamente concéntricos con el orificio pasante. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,190 pulgadas - Diámetro máximo del pasaje sellable: 0,098 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable Rendimiento general - Acero inoxidable: 56,000 psi - Aluminio: 26,000 psi - AISI 8630: 56,000 psi Materiales - Cuerpo roscado: 303 CRES, QQ-S-763C y AMS 5640 Tipo I, Pasivado - Nariz: 15-5 PH CRES, AMS 5659, Pasivado Piezas de repuesto y accesorios - Número de parte de la herramienta de acuñación: CUTA1900163A - Rotación requerida de la herramienta: 200° +/- 45° - Torque de acuñación (carcasa de aluminio): 10 in-lbs - Torque de instalación (carcasa de aluminio): 7 in-lbs - Torque de acuñación (carcasa de acero/AISI 8630): 22 in-lbs - Torque de instalación (carcasa de acero/AISI 8630): 18 in-lbs Números de parte y especificaciones - Número de parte: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Peso: 0,5 g - Rosca B: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094 Para dimensiones, consulte la pestaña Números de parte y especificaciones. Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A56 Procedimiento de instalación: PS 1013 H: Procedimientos de instalación para tapones A.F.O.® Herramientas de instalación y fabricación: Descargar CUTA1900163A: Herramienta de acuñación de tapones Envolvente CAD: Modelo de tapón A.F.O. de acero inoxidable 190 Recurso: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Recurso: Descripción general de características y beneficios de los tapones de expansión Lee Recurso: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas: - Diámetro del tapón: 0,190 pulgadas - Diámetro máximo del pasaje sellable: 0,098 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable - Material del cuerpo roscado: 303 CRES (QQ-S-763C y AMS 5640 Tipo I, Pasivado) - Material de la nariz: 15-5 PH CRES (AMS 5659, Pasivado) - Número de parte de la herramienta de acuñación: CUTA1900163A - Rotación requerida de la herramienta: 200° +/- 45° - Torque de acuñación (carcasa de aluminio): 10 in-lbs - Torque de instalación (carcasa de aluminio): 7 in-lbs - Torque de acuñación (carcasa de acero/AISI 8630): 22 in-lbs - Torque de instalación (carcasa de acero/AISI 8630): 18 in-lbs - Número de parte: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Peso: 0,5 g - Rosca B: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094
