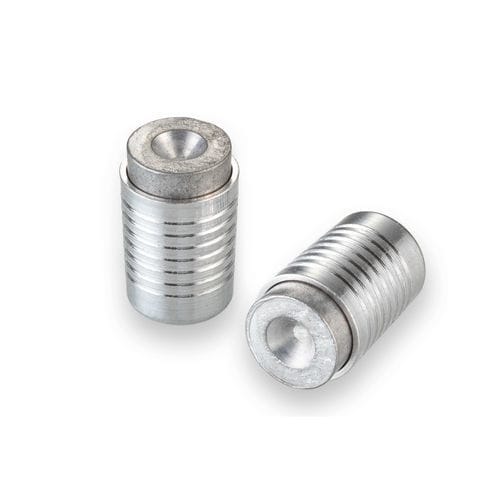

Tapón cónico PLBA0602604Sroscadode acero inoxidablede plástico
Añadir a mis favoritos
Añadir al comparador
Características
- Forma
- cónico
- Tipo
- roscado
- Material
- de plástico, de acero inoxidable, de aluminio, de hierro fundido, de aluminio fundido
- Función
- de expansión, de separación
- Aplicaciones del producto
- para carcasa
- Otras características
- a presión
- Diámetro funcional
6,12 mm
(0,241 in)- Temperatura de servicio
135 °C
(275 °F)
Descripción
Este tapón de expansión cónico de aluminio preensamblado está diseñado para sellar los pasajes de fluidos en piezas fundidas de metal o plástico, creando un sello hermético sin el uso de roscas, juntas tóricas o selladores. Su diseño cónico único elimina la necesidad de tolerancias de fabricación estrictas y permite a los diseñadores minimizar el grosor de la pared requerido alrededor del tapón, incluso para materiales de carcasa frágiles.
- Diámetro del tapón: 6,12 mm
- Diámetro máximo del pasaje sellable: 5,50 mm
- Presión de ruptura: 483 bar
- Material del tapón: Aluminio
- Material de la carcasa: Aluminio, hierro fundido, plástico, acero inoxidable o acero
Rendimiento general
- Presión de ruptura*: 483 bar
- Diámetro máximo del pasaje sellable: 5,50 mm
- Clasificación de temperatura máxima: 135°C
- Fuerza de instalación típica en aluminio: 2,6 kN
- Materiales de carcasa aceptables: Aluminio, hierro fundido, plástico, acero inoxidable y acero
*Presión de ruptura típica para aluminio fundido a presión A380.
Materiales
- Pasador: Aluminio 6061
- Tapón: Aluminio 6061
Números de pieza y especificaciones
- Número de pieza: PLBA0602604S
- Peso: 0,52 g
- Número de dibujo del agujero de instalación: 1INST026535S
Piezas de repuesto y accesorios
- Número de pieza: PLBT0670031S
- Descripción: Herramienta de instalación de 6 mm Serie 6000 Betaplug
- Número de pieza: PLBT0670020S
- Descripción: Escariador cónico de 6 mm Serie 6000 Betaplug
- Procedimiento de instalación: Procedimiento de instalación de 6 mm Serie 6000 Betaplug (ver documentación)
- Número de dibujo de la herramienta de instalación: PLBT0670031S
- Número de dibujo del escariador cónico: PLBT0670020S
Vista dimensional: Dibujos 2D y del agujero de instalación disponibles (ver imágenes)
- Envolvente CAD: Modelo de 6 mm Serie 6000 Betaplug (ver documentación)
Datos clave del producto:
- Diámetro del tapón: 6,12 mm
- Diámetro máximo del pasaje sellable: 5,50 mm
- Presión de ruptura: 483 bar
- Material del tapón: Aluminio
- Material de la carcasa: Aluminio, hierro fundido, plástico, acero inoxidable o acero
Aplicaciones típicas: Sellado de pasajes de fluidos en piezas fundidas de metal o plástico, especialmente donde se requiere hermeticidad y un grosor de pared mínimo.
Especificaciones:
- Presión de ruptura: 483 bar
- Diámetro máximo del pasaje sellable: 5,50 mm
- Clasificación de temperatura máxima: 135°C
- Fuerza de instalación típica en aluminio: 2,6 kN
- Materiales de carcasa aceptables: Aluminio, hierro fundido, plástico, acero inoxidable y acero
