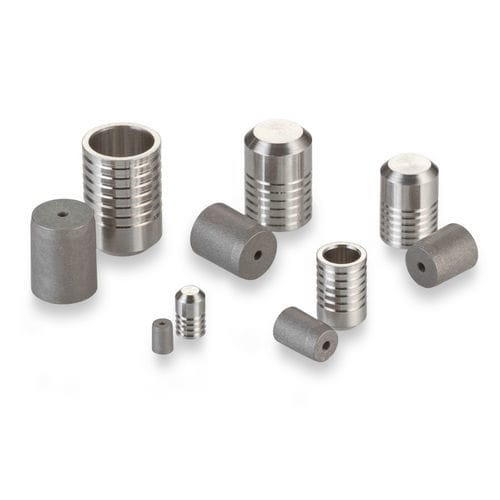

Tapón redondo PLGM series

roscadosin roscade acero inoxidable

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 mm. - Diámetro del tapón: 4,50 mm - Diámetro máximo del pasaje sellable: 3,7 mm - Presión de prueba: 196 MPa - Material del tapón: Acero inoxidable - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio Rendimiento general - Clase 1: Corto 83, Largo 123 - Clase 2: Corto 98, Largo 167 - Clase 3: Corto 113, Largo 196 Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - PLGM0450020A: Corto, D Max. 4,5, D Min. 4,48, C Nom. 4,55, M Nom. 3,81, K Nom. 3,64, L Nom. 3,29, Peso 0,51 g, A Min. 4,3, N Dia. Ref. 3,7, W Min. 1,6, Diámetro de escariado Clase 1 H10 * 4,50 - 4,56, Clase 2 H9 * 4,50 - 4,54, Clase 3 H7 * 4,50 - 4,51 - PLGM0451020A: Largo, D Max. 4,5, D Min. 4,48, C Nom. 7,19, M Nom. 6,61, K Nom. 3,62, L Nom. 5,15, Peso 0,84 g, A Min. 7,1, N Dia. Ref. 3,7, W Min. 1,6, Diámetro de escariado Clase 1 H10 * 4,50 - 4,56, Clase 2 H9 * 4,50 - 4,54, Clase 3 H7 * 4,50 - 4,51 Piezas de repuesto y accesorios - CUTA1560203A: Juego de herramientas de instalación - CUTM0450103B: Juego de herramientas de extracción - CUTM0451103A: Calibre - Para dimensiones, consulte la pestaña Números de pieza y especificaciones. - Sobres CAD: Modelo corto de tapón Lee métrico de acero inoxidable 4,50, Modelo largo de tapón Lee métrico de acero inoxidable 4,50 - Manual: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor (Página A45) - Video del producto: Descripción general de características y beneficios del tapón de expansión Lee - Artículo: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas clave - Diámetro del tapón: 4,50 mm - Diámetro máximo del pasaje sellable: 3,7 mm - Presión de prueba: 196 MPa - Material del tapón: Acero inoxidable (416 CRES) - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio - Tamaños disponibles: 2,5 a 8 mm - Versiones cortas y largas disponibles
