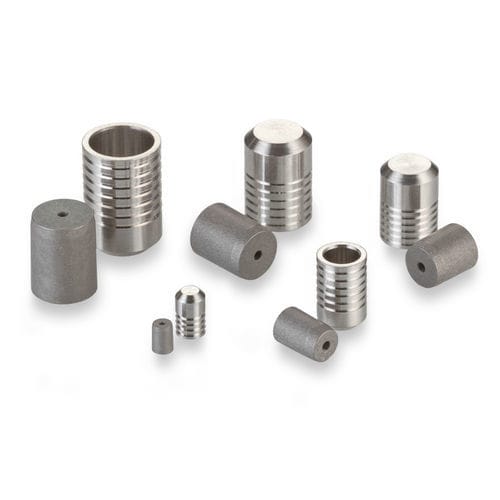

Tapón cilíndrico PLGM0250020A

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 mm. - Diámetro del tapón: 2,50 mm - Diámetro máximo del pasaje sellable: 1,7 mm - Presión de prueba: 137 MPa - Material del tapón: Acero inoxidable - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio Rendimiento general - Presión de prueba (MPa): - Clase 1: 98 - Clase 2: 113 - Clase 3: 137 Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - Número de pieza: PLGM0250020A - Tamaño: Corto - Peso: 0,11 g - Diámetro del escariador: - Clase 1: H11 * 2,50 - 2,56 mm - Clase 2: H9 * 2,50 - 2,54 mm - Clase 3: H7 * 2,50 - 2,51 mm Piezas de repuesto y accesorios - Juego de herramientas de instalación: CUTA0930203A - Juego de herramientas de extracción: CUTM0250103B - Calibre: CUTM0251103A Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A44 Sobre CAD: Modelo de tapón Lee métrico de acero inoxidable 2,50 Resumen de características y beneficios del tapón de expansión Lee Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas: - Diámetro del tapón: 2,50 mm - Diámetro máximo del pasaje sellable: 1,7 mm - Presión de prueba: 137 MPa (Clase 3) - Material del tapón: Acero inoxidable (416 CRES, QQ-S-763C, Rc 20-34, Pasivado) - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio - Número de pieza: PLGM0250020A - Peso: 0,11 g - Tamaño: Corto - Diámetro del escariador: H11 * 2,50 - 2,56 mm (Clase 1), H9 * 2,50 - 2,54 mm (Clase 2), H7 * 2,50 - 2,51 mm (Clase 3)
