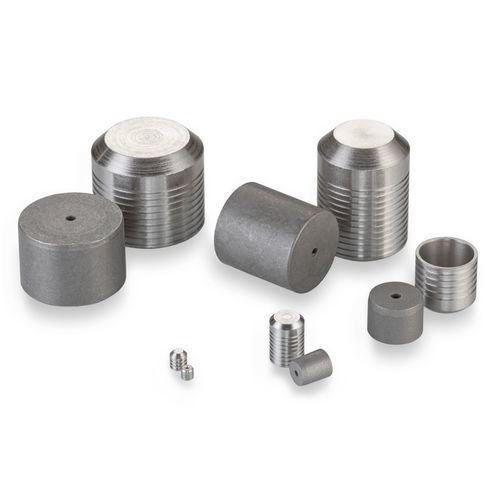

Tapón cilíndrico PLGA series

roscadode acero inoxidablede titanio

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,531 pulgadas - Diámetro máximo del pasaje sellable: 0,500 pulgadas - Presión de prueba: 18,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general Presión de prueba (psi x 1000) - Clase 1: Corto 10, Largo 14 - Clase 2: Corto 12, Largo 16 - Clase 3: Corto 14, Largo 18 Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Vistas dimensionales y detalles del agujero de instalación Para dimensiones, consulte la pestaña de Números de Parte y Especificaciones. Números de Parte y Especificaciones - PLGA5310020A: Corto, D Max. 0,5312, D Min. 0,5303, C Nom. 0,52, M Nom. 0,46, K Nom. 0,494, L Nom. 0,375, Peso 13g, A Min. 0,486, N Dia. Ref. 0,5, W Min. 0,063, Diámetro de escariado Clase 1: 0,5312 - 0,5337, Clase 2: 0,5312 - 0,5327, Clase 3: 0,5312 - 0,5317 - PLGA5311020A: Largo, D Max. 0,5312, D Min. 0,5303, C Nom. 0,68, M Nom. 0,59, K Nom. 0,495, L Nom. 0,522, Peso 17g, A Min. 0,625, N Dia. Ref. 0,5, W Min. 0,063, Diámetro de escariado Clase 1: 0,5312 - 0,5337, Clase 2: 0,5312 - 0,5327, Clase 3: 0,5312 - 0,5317 Piezas de repuesto y accesorios - CUTA5310203A: Juego de herramientas de instalación - CUTA5310103B: Juego de herramientas de extracción - CUTA5311103A: Calibre - PLGA5410020A: Tapón Lee Sobredimensionado Corto - PLGA5411020A: Tapón Lee Sobredimensionado Largo Datos clave del producto: - Diámetro del tapón: 0,531 pulgadas - Diámetro máximo del pasaje sellable: 0,500 pulgadas - Presión de prueba: 18,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio
