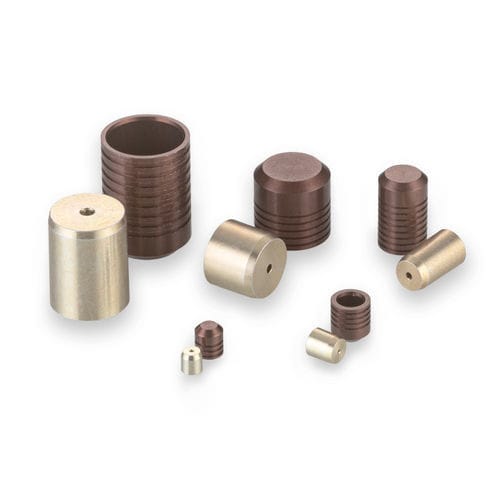

Tapón redondo PLGM series

roscadosin roscade aluminio

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 milímetros. - Diámetro del tapón: 4,50 mm - Diámetro máximo del pasaje sellable: 3,7 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: Corto 49, Largo 69 - Clase 2: Corto 59, Largo 88 - Clase 3: Corto 69, Largo 102 Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Marrón según MIL-A-8625 Tipo II B Números de pieza y especificaciones - PLGM0450010A: Corto, D Max. 4,5, D Min. 4,48, C Nom. 4,55, M Nom. 3,81, K Nom. 3,58, L Nom. 3,29, Peso 0,18 g - PLGM0451010A: Largo, D Max. 4,5, D Min. 4,48, C Nom. 7,19, M Nom. 6,61, K Nom. 3,57, L Nom. 6,03, Peso 0,3 g Piezas de repuesto y accesorios - CUTA1560203A: Juego de herramientas de instalación - CUTM0450103B: Juego de herramientas de extracción - CUTM0451103A: Calibre Datos clave del producto: - Diámetro del tapón: 4,50 mm - Diámetro máximo del pasaje sellable: 3,7 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Características / Especificaciones técnicas: - Familia de productos: Lee Plug - Material: Aluminio 2024-T4 o T351 - Acabado: Alodine Amarillo según MIL-DTL-5541 & Cera (Pasador), Anodizado Marrón según MIL-A-8625 Tipo II B (Tapón) - Tamaños: 2,5 a 8 mm (producto mostrado: 4,50 mm) - Presión de prueba: hasta 102 MPa (Largo, Clase 3) - Aplicación: Colectores de aluminio, sellado de agujeros perforados en cruz
