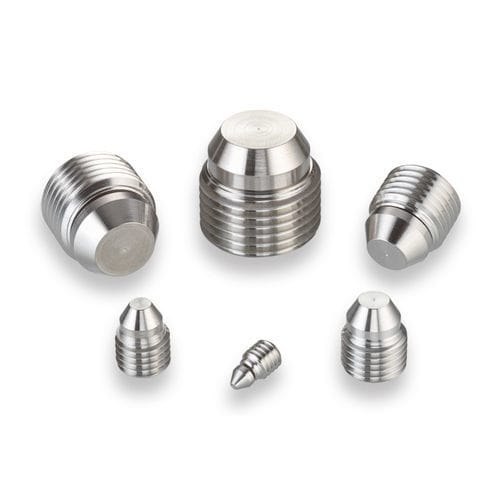

Tapón cilíndrico PLAA2528020A

roscadode metalde acero inoxidable

Este tapón retenido por rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Construido completamente de aleación de níquel-cobalto MP35N, este tapón A.F.O. cumple con NACE y proporciona una excelente resistencia a la corrosión para aplicaciones de trabajo pesado en la industria del petróleo y gas. Este tapón utiliza un sello metal a metal para aplicaciones de alta presión. Es removible y reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,250 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, Monel, MP35N o Titanio Rendimiento general - Acero inoxidable: 56,000 psi - Aluminio: 26,000 psi - AISI 8630: 56,000 psi Materiales - Cuerpo roscado: MP35N (NACE MR0175 / ISO 15156) - Nariz: MP35N (NACE MR0175 / ISO 15156) Piezas de repuesto y accesorios - Número de parte de la herramienta de acuñación: CUTA2500163A - Rotación requerida de la herramienta: 175° +/- 35° - Par de acuñación (carcasa de aluminio): 30 in-lbs - Par de instalación (carcasa de aluminio): 25 in-lbs - Par de acuñación (carcasa de acero/AISI 8630): 71 in-lbs - Par de instalación (carcasa de acero/AISI 8630): 55 in-lbs Números de parte y especificaciones - Número de parte: PLAA2528020A - A Min.: 0,098 - A Max.: 0,156 - D Nom.: 0,102 - E* Min.: 0,364 - F Min.: 0,07 - Peso: 1,3 g - Rosca B: 0,25 - 28 - C Ref.: 0,365 - G Hex: 0,125 *La dimensión (E) variará con los cambios en la dimensión (A). Todas las dimensiones están en pulgadas. Esta información es solo de referencia. - Para dimensiones, consulte la pestaña Números de parte y especificaciones. - Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A58 - Vista dimensional y detalles del orificio de instalación disponibles en las especificaciones de imagen - Procedimiento de instalación: PS 1013 H: Procedimientos de instalación para tapones A.F.O.® - Herramientas de instalación y fabricación: Descargar CUTA2500163A: Herramienta de acuñación para tapón - Envolvente CAD: Modelo de tapón A.F.O. 250 MP35N - Recurso: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor - Artículo: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga - Video del producto: Descripción general de características y beneficios del tapón de expansión Lee Especificaciones técnicas clave: - Diámetro del tapón: 0,250 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, Monel, MP35N o Titanio - Removible y reutilizable - Sello metal a metal para alta presión - Cumple con NACE - Resistente a la corrosión - Rango de tamaños: 0,19 a 0,75 pulgadas
