Tapón cónico PLBA0602610Sroscadode metalde acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Características
- Forma
- cónico
- Tipo
- roscado
- Material
- de metal, de acero inoxidable, de aluminio, de aluminio, de hierro fundido
- Función
- de proceso, de expansión, de separación, de embutido
- Aplicaciones del producto
- uso, para carcasa
Descripción

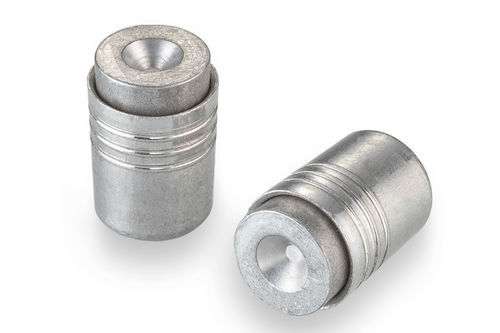

Este tapón de expansión cónico de aluminio preensamblado está diseñado para sellar los pasajes de fluidos en piezas fundidas de metal, creando un sello hermético sin el uso de roscas, juntas tóricas o selladores. Su diseño cónico único elimina la necesidad de tolerancias de fabricación estrictas y permite a los diseñadores minimizar el grosor de la pared alrededor del tapón, incluso para materiales de carcasa frágiles. El tapón preensamblado facilita un proceso de instalación automatizado o manual confiable. Es ideal para aplicaciones de alto volumen.
- Diámetro del tapón: 6,10 mm
- Diámetro máximo del pasaje sellable: 5,50 mm
- Presión nominal: 35 bar
- Material del tapón: Aluminio
- Material de la carcasa: Aluminio, hierro fundido, acero inoxidable o acero
Rendimiento general
- Presión nominal*: 35 bar
- Diámetro máximo del pasaje sellable: 5,50 mm
- Clasificación de temperatura máxima: 135°C
- Fuerza de instalación típica en aluminio: 4,9 kN
- Materiales de carcasa aceptables: Aluminio, hierro fundido, acero inoxidable y acero
*La presión nominal puede ser mayor dependiendo de los requisitos específicos de la aplicación.
Materiales
- Pasador: Aluminio 6061
- Tapón: Aluminio 6061
Números de pieza y especificaciones
- Número de pieza: PLBA0602610S
- Peso: 0,50 g
- Número de dibujo del agujero de instalación: 1INST089427S
- Vista dimensional: dibujos 2D y del agujero de instalación disponibles (ver imágenes).
- Herramientas de instalación y fabricación: Número de dibujo de la herramienta de instalación: PLBT0670031S; Número de dibujo del escariador cónico: PLBT0670020S; Número de dibujo del escariador cónico, acabado rugoso: PLBT0600014S
- Envolvente CAD: Modelo 6 mm Short Betaplug disponible.
- Hoja de datos técnicos y manual disponibles (ver documentos).
Especificaciones técnicas clave:
- Diámetro del tapón: 6,10 mm
- Diámetro máximo del pasaje sellable: 5,50 mm
- Presión nominal: 35 bar
- Clasificación de temperatura máxima: 135°C
- Fuerza de instalación típica en aluminio: 4,9 kN
- Material del tapón: Aluminio 6061
- Materiales de carcasa aceptables: Aluminio, hierro fundido, acero inoxidable, acero
- Número de pieza: PLBA0602610S
- Peso: 0,50 g
- Número de dibujo del agujero de instalación: 1INST089427S
