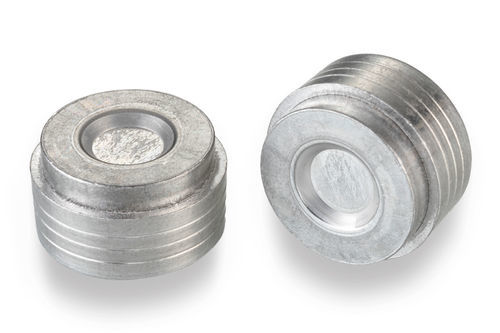

Tapón cónico PLBA1604610S

roscadosin roscade acero inoxidable

Este tapón de expansión cónico de aluminio preensamblado está diseñado para sellar los pasajes de fluidos en piezas fundidas de metal, creando un sello hermético sin el uso de roscas, juntas tóricas o selladores. Su diseño cónico único elimina la necesidad de tolerancias de fabricación estrictas y permite a los diseñadores minimizar el grosor de la pared alrededor del tapón, incluso para materiales de carcasa frágiles. El tapón preensamblado facilita un proceso de instalación automatizado o manual confiable. Es ideal para aplicaciones de alto volumen. - Diámetro del tapón: 16,08 mm - Diámetro máximo del pasaje sellable: 15,39 mm - Presión nominal: 35 bar - Material del tapón: Aluminio - Material de la carcasa: Aluminio, hierro fundido, acero inoxidable o acero Rendimiento general - Presión nominal: 35 bar - Diámetro máximo del pasaje sellable: 15,39 mm - Temperatura máxima: 135°C - Fuerza de instalación típica en aluminio: 6,5 kN - Materiales de carcasa aceptables: Aluminio, hierro fundido, acero inoxidable y acero Materiales - Pasador: Aluminio 6061 - Tapón: Aluminio 6061 Números de pieza y especificaciones - Número de pieza: PLBA1604610S - Peso: 3,3 g - Número de dibujo del agujero de instalación: 1INST002581S Piezas de repuesto y accesorios - PLBT0160901S: Herramienta de instalación para tapón 16 mm Short Betaplug - PLBT1600012S: Escariador cónico para tapón 16 mm Short Betaplug - PLBT1600014S: Escariador cónico para tapón 16 mm Short Betaplug, acabado rugoso Vista dimensional Esta imagen es solo de referencia. Todas las dimensiones están en milímetros. *Longitud total antes de la instalación Detalles del agujero de instalación Número de dibujo del agujero de instalación: 1INST002581S Esta imagen es solo de referencia. Todas las dimensiones están en milímetros. *Profundidad del agujero cónico desde la profundidad de 16,23 mm de diámetro mínimo. Datos clave del producto: - Diámetro del tapón: 16,08 mm - Diámetro máximo del pasaje sellable: 15,39 mm - Presión nominal: 35 bar - Material del tapón: Aluminio - Material de la carcasa: Aluminio, hierro fundido, acero inoxidable o acero Especificaciones técnicas / Características: - Presión nominal: 35 bar (puede ser mayor dependiendo de la aplicación) - Diámetro máximo del pasaje sellable: 15,39 mm - Temperatura máxima: 135°C - Fuerza de instalación típica en aluminio: 6,5 kN - Materiales de carcasa aceptables: Aluminio, hierro fundido, acero inoxidable y acero - Material del pasador: Aluminio 6061 - Material del tapón: Aluminio 6061 - Número de pieza: PLBA1604610S - Peso: 3,3 g - Número de dibujo del agujero de instalación: 1INST002581S - Piezas de repuesto: PLBT0160901S (Herramienta de instalación), PLBT1600012S (Escariador cónico), PLBT1600014S (Escariador cónico, acabado rugoso)
