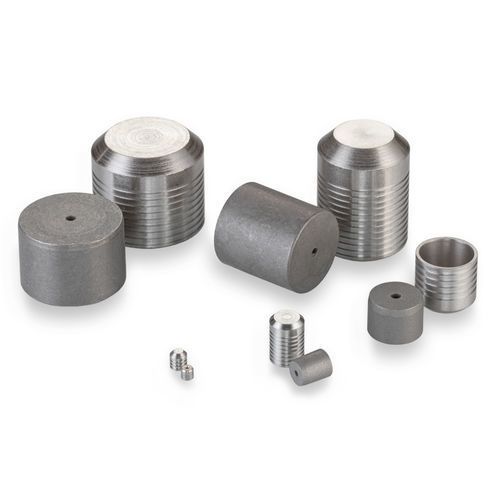

Tapón cilíndrico PLGA series

roscadode acero inoxidablede titanio

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,312 pulgadas - Diámetro máximo del pasaje sellable: 0,281 pulgadas - Presión de prueba: 24,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general - Clase 1: Corto 12, Largo 18 - Clase 2: Corto 14, Largo 20 - Clase 3: Corto 16, Largo 24 Presión de prueba (psi x 1000) Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - PLGA3120020A: Corto, 0,3124 - 0,3149 - PLGA3121020A: Largo, 0,3124 - 0,3149 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA3120203A: Juego de herramientas de instalación - CUTA3120103B: Juego de herramientas de extracción - CUTA3121103A: Calibre - PLGA3220020A: Tapón Lee Sobredimensionado Corto - PLGA3221020A: Tapón Lee Sobredimensionado Largo Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A28 (ver documentos) Procedimiento de instalación: PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee (ver documentos) Herramientas de instalación y fabricación: Descargar CUTA3120203A: Herramienta de instalación de tapón (ver documentos), Descargar CUTA3120103B: Juego de herramientas de extracción de tapón (ver documentos), Descargar CUTA3121103A: Calibre de tapón (ver documentos) Sobres CAD: Modelo largo de tapón Lee de acero inoxidable 312, Modelo corto de tapón Lee de acero inoxidable 312 (ver recursos) Datos clave del producto - Diámetro del tapón: 0,312 pulgadas - Diámetro máximo del pasaje sellable: 0,281 pulgadas - Presión de prueba: 24,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio
