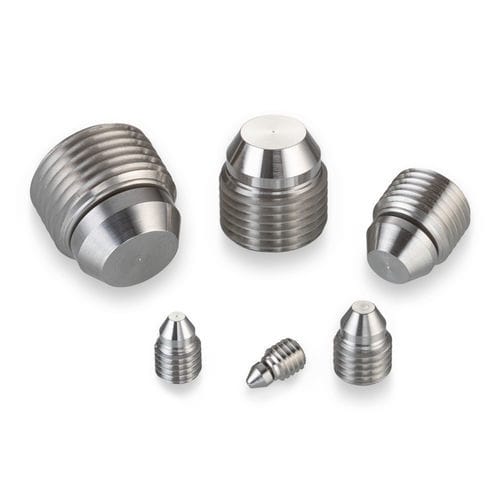

Tapón cilíndrico PLAA3124010A

roscadode acero inoxidablede aluminio

Este tapón retenido por rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Utiliza un sello metal a metal para aplicaciones de alta presión y es tanto removible como reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tapones A.F.O. cuentan con un sello flotante único que se autoalinea para permitir orificios roscados que no son perfectamente concéntricos con el orificio pasante. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,312 pulgadas - Diámetro máximo del pasaje sellable: 0,209 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable Rendimiento general - Presión de prueba (psi x 1000): Acero inoxidable: 56, Aluminio: 26, AISI 8630: 56 Materiales - Cuerpo roscado: 303 CRES, Especificación: QQ-S-763C y AMS 5640 Tipo I, Acabado: Pasivado - Nariz: 15-5 PH CRES, Especificación: AMS 5659, Acabado: Pasivado Vistas dimensionales y detalles del orificio de instalación Para dimensiones, consulte la pestaña de Números de pieza y especificaciones. Números de pieza y especificaciones - Número de pieza: PLAA3124010A - A Min.: 0,136 - A Max.: 0,209 - D Nom.: 0,119 - E* Min.: 0,412 - F Min.: 0,09 - Peso (g): 2,1 - Rosca B: 0,312 - 24 - C Ref.: 0,415 - G Hex: 0,156 *La dimensión (E) variará con los cambios en la dimensión (A). Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Número de pieza de la herramienta de acuñado: CUTA3120163A - Rotación requerida de la herramienta: 150° +/- 30° - Par de acuñado (Ref) (carcasa de aluminio): 85 in-lbs - Par de instalación (carcasa de aluminio): 75 in-lbs - Par de acuñado (Ref) (carcasa de acero/AISI 8630): 180 in-lbs - Par de instalación (carcasa de acero/AISI 8630): 90 in-lbs - Envolvente CAD: Modelo de tapón A.F.O. de acero inoxidable 312 (disponible bajo solicitud) - Manual: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor (ver PDF en documentos) - Video del producto: Descripción general de características y beneficios del tapón de expansión Lee (ver enlace de video) - Artículo: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas clave: - Diámetro del tapón: 0,312 pulgadas - Diámetro máximo del pasaje sellable: 0,209 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable - Material del cuerpo roscado: 303 CRES - Material de la nariz: 15-5 PH CRES - Rosca: 0,312 - 24 - Peso: 2,1 g
