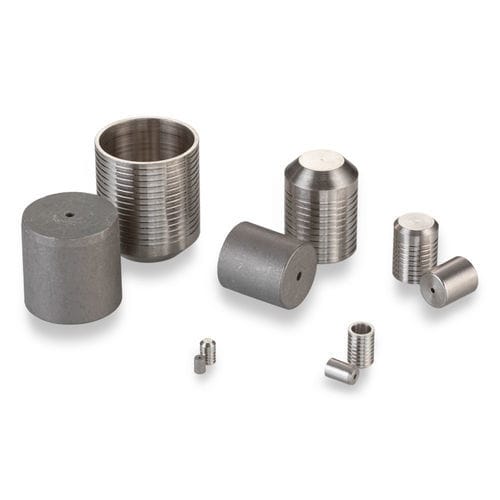

Tapón cilíndrico PLGA4681400A

roscadode aleación de níquelde formado

Este miembro de nuestra familia clásica de Lee Plug está hecho de Monel, una aleación de níquel que proporciona una resistencia excepcional a la corrosión en una variedad de aplicaciones. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,468 pulgadas - Diámetro máximo del pasaje sellable: 0,437 pulgadas - Presión de prueba: 20,000 psi - Material del tapón: Monel - Material de la carcasa: Monel Rendimiento general - Presión de prueba (psi x 1000): Clase 1: 16, Clase 2: 18, Clase 3: 20 Materiales - Pasador: R405 Monel, Especificación: QQ-N-281, Acabado: Cera - Tapón: R405 Monel, Especificación: QQ-N-281, Acabado: Ninguno Números de pieza y especificaciones - Número de pieza: PLGA4681400A, Tamaño: Largo, D Max.: 0,4687, D Min.: 0,4678, C Nom.: 0,62, M Nom.: 0,53, K Nom.: 0,433, L Nom.: 0,46, Peso (g): 14, A Min.: 0,562, N Dia. Ref.: 0,437, W Min.: 0,063, Diámetro de escariado Clase 1: 0,4687 - 0,4712, Diámetro de escariado Clase 2: 0,4687 - 0,4702, Diámetro de escariado Clase 3: 0,4687 - 0,4692 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Número de pieza: CUTA4680203A, Descripción: Conjunto de herramientas de instalación - Número de pieza: CUTA4680103B, Descripción: Conjunto de herramientas de extracción - Número de pieza: CUTA4681103A, Descripción: Calibre - Número de pieza: PLGA4781400A, Descripción: Tapón Lee sobredimensionado largo - Procedimiento de instalación: Ver PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Plug (ver documentos) - Herramientas de instalación y fabricación: Descargar CUTA4680203A: Herramienta de instalación de tapón, Descargar CUTA4680103B: Conjunto de herramientas de extracción de tapón, Descargar CUTA4681103A: Calibre de tapón (ver documentos) Especificaciones de imagen - Vista dimensional y detalles del agujero de instalación disponibles (ver imágenes secundarias) Datos clave del producto - Diámetro del tapón: 0,468 pulgadas - Diámetro máximo del pasaje sellable: 0,437 pulgadas - Presión de prueba: 20,000 psi - Material del tapón: Monel - Material de la carcasa: Monel Especificaciones / Características técnicas - Familia de productos: Lee Plug - Material: R405 Monel (QQ-N-281) - Acabado: Cera (Pasador), Ninguno (Tapón) - Presión de prueba: Hasta 20,000 psi (Clase 3) - Rango de tamaños: 0,093 a 0,656 pulgadas - Ejemplo de número de pieza: PLGA4681400A
