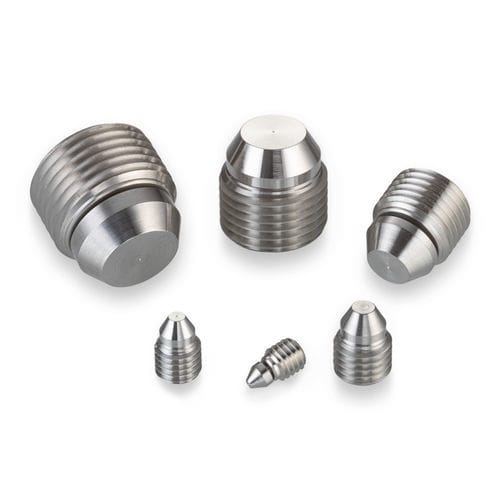

Tapón cilíndrico PLAA6218010A

roscadode metalde acero inoxidable

Este tapón retenido por rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Utiliza un sello metal a metal para aplicaciones de alta presión y es tanto removible como reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tapones A.F.O. cuentan con un sello flotante único que se autoalinea para permitir orificios roscados que no son perfectamente concéntricos con el orificio pasante. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,625 pulgadas - Diámetro máximo del pasaje sellable: 0,500 pulgadas - Presión de prueba: 50,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable Rendimiento general - Presión de prueba (psi x 1000): Acero inoxidable: 50, Aluminio: 20, AISI 8630: 50 Materiales - Cuerpo roscado: 303 CRES, QQ-S-763C y AMS 5640 Tipo I, Pasivado - Nariz: 15-5 PH CRES, AMS 5659, Pasivado Números de pieza y especificaciones - Número de pieza: PLAA6218010A - A Min.: 0,384 - A Max.: 0,5 - D Nom.: 0,169 - E* Min.: 0,63 - F Min.: 0,11 - Peso (g): 15 - Rosca B: 0,625 - 18 - C Ref.: 0,63 - G Hex: 0,312 *La dimensión (E) variará con los cambios en la dimensión (A). Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Número de pieza de la herramienta de acuñado: CUTA6250163A - Rotación requerida de la herramienta: 110° +/- 25° - Torque de acuñado (carcasa de aluminio): 40 ft-lbs - Torque de instalación (carcasa de aluminio): 40 ft-lbs - Torque de acuñado (carcasa de acero/AISI 8630): 95 ft-lbs - Torque de instalación (carcasa de acero/AISI 8630): 55 ft-lbs Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A57 Datos clave del producto: - Diámetro del tapón: 0,625 pulgadas - Diámetro máximo del pasaje sellable: 0,500 pulgadas - Presión de prueba: 50,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable Especificaciones técnicas / Características: - Tapón retenido por rosca para aplicación de fuerza axial - Ideal para sellado de paredes delgadas - Sello metal a metal para alta presión - Removible y reutilizable - Sello flotante para autoalineación - Rango de tamaños: 0,19 a 0,75 pulgadas - Presión de prueba: 50,000 psi (acero inoxidable), 20,000 psi (aluminio), 50,000 psi (AISI 8630) - Cuerpo roscado: 303 CRES, QQ-S-763C y AMS 5640 Tipo I, Pasivado - Nariz: 15-5 PH CRES, AMS 5659, Pasivado - Número de pieza: PLAA6218010A - Número de pieza de la herramienta de acuñado: CUTA6250163A - Rotación requerida de la herramienta: 110° +/- 25° - Torque de acuñado (carcasa de aluminio): 40 ft-lbs - Torque de instalación (carcasa de aluminio): 40 ft-lbs - Torque de acuñado (carcasa de acero/AISI 8630): 95 ft-lbs - Torque de instalación (carcasa de acero/AISI 8630): 55 ft-lbs
