Tapón cónico PLBA0502604S
roscadode acero inoxidablede aluminio

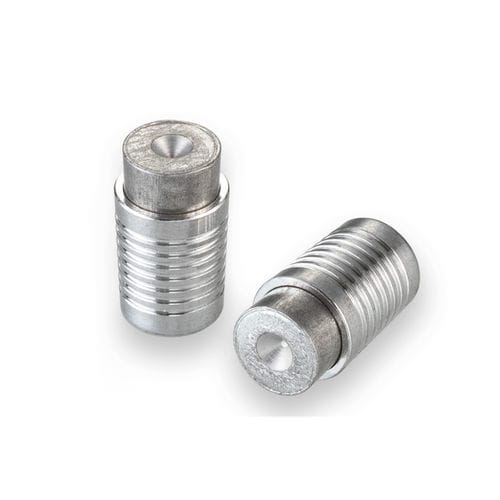

Tapón cónico - PLBA0502604S - THE LEE COMPANY - roscado / de acero inoxidable / de aluminio
Tapón cónico - PLBA0502604S - THE LEE COMPANY - roscado / de acero inoxidable / de aluminio
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de THE LEE COMPANY

Características

Forma
cónico
Tipo
roscado
Material
de acero inoxidable, de aluminio
Función
para la industria, de expansión, de separación, de embutido
Aplicaciones del producto
para carcasa, para aplicaciones automovilísticas
Otras características
presión/expansión
Diámetro funcional

5,11 mm
(0,201 in)

Descripción

Este tapón de expansión cónico de aluminio preensamblado está diseñado para sellar los pasajes de fluidos en piezas fundidas de metal o plástico, creando un sello hermético sin el uso de roscas, juntas tóricas o selladores. Su diseño cónico único elimina la necesidad de tolerancias de fabricación estrictas y permite a los diseñadores minimizar el grosor de la pared requerido alrededor del tapón, incluso para materiales de carcasa frágiles. - Diámetro del tapón: 5,11 mm - Diámetro máximo del pasaje sellable: 4,50 mm - Presión de ruptura: 483 bar - Material del tapón: Aluminio - Material de la carcasa: Aluminio, hierro fundido, acero inoxidable o acero Rendimiento general - Presión de ruptura*: 483 bar - Diámetro máximo del pasaje sellable: 4,50 mm - Clasificación de temperatura máxima: 135°C - Fuerza de instalación típica en aluminio: 2,4 kN - Materiales de carcasa aceptables: Aluminio, hierro fundido, plástico, acero inoxidable y acero Materiales - Pasador: Aluminio 6061 - Tapón: Aluminio 6061 Números de pieza y especificaciones - Número de pieza: PLBA0502604S - Peso: 0,30 g - Número de dibujo del agujero de instalación: 1INST026531S Piezas de repuesto y accesorios - PLBT0570031S: Herramienta de instalación Betaplug Serie 6000 5 mm - PLBT0570020S: Escariador cónico Betaplug Serie 6000 5 mm - Vista dimensional: Dibujos 2D y del agujero de instalación disponibles (ver imágenes). - Procedimiento de instalación: Procedimiento de instalación dedicado y dibujos de herramientas disponibles (ver documentos). - Envolvente CAD: Modelo disponible (ver sección CAD). - Manual: Manual de MicroHidráulica Industrial para Soluciones Automotrices e Industriales (ver documentos). - Estudios de caso: Disponibles para aplicaciones automotrices (ver sección de recursos). Especificaciones técnicas - Diámetro del tapón: 5,11 mm - Diámetro máximo del pasaje sellable: 4,50 mm - Presión de ruptura: 483 bar - Clasificación de temperatura máxima: 135°C - Fuerza de instalación típica en aluminio: 2,4 kN - Material del tapón: Aluminio 6061 - Materiales de carcasa aceptables: Aluminio, hierro fundido, plástico, acero inoxidable, acero - Número de pieza: PLBA0502604S - Peso: 0,30 g - Número de dibujo del agujero de instalación: 1INST026531S - Número de dibujo de la herramienta de instalación: PLBT0570031S - Número de dibujo del escariador cónico: PLBT0570020S
