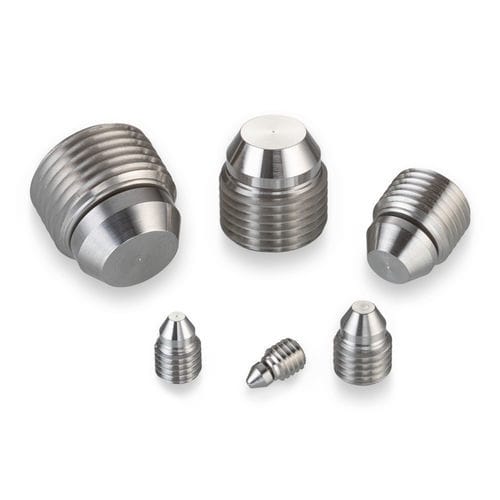

Tapón cilíndrico PLAA3724010A

roscadode acero inoxidablede aluminio

Este tapón retenido por rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Utiliza un sello metal a metal para aplicaciones de alta presión y es tanto removible como reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tapones A.F.O. cuentan con un sello flotante único que se autoalinea para permitir orificios roscados que no son perfectamente concéntricos con el orificio pasante. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,375 pulgadas - Diámetro máximo del pasaje sellable: 0,276 pulgadas - Presión de prueba: 54,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable Rendimiento general - Acero inoxidable: 54,000 psi - Aluminio: 24,000 psi - AISI 8630: 54,000 psi Materiales - Cuerpo roscado: 303 CRES, QQ-S-763C y AMS 5640 Tipo I, Pasivado - Nariz: 15-5 PH CRES, AMS 5659, Pasivado Vistas dimensionales y detalles del orificio de instalación Para dimensiones, consulte la pestaña de Números de pieza y especificaciones. Números de pieza y especificaciones - Número de pieza: PLAA3724010A - A Min.: 0,187 - A Max.: 0,276 - D Nom.: 0,129 - E* Min.: 0,454 - F Min.: 0,12 - Peso: 3,6 g - Rosca B: 0,375 - 24 - C Ref.: 0,455 - G Hex: 0,187 *La dimensión (E) variará con los cambios en la dimensión (A). Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Número de pieza de la herramienta de acuñado: CUTA3750163A - Rotación requerida de la herramienta: 150° +/- 30° - Torque de acuñado (Ref) (carcasa de aluminio): 125 in-lbs - Torque de instalación (carcasa de aluminio): 100 in-lbs - Torque de acuñado (Ref) (carcasa de acero/AISI 8630): 275 in-lbs - Torque de instalación (carcasa de acero/AISI 8630): 220 in-lbs - Envolvente CAD: Modelo de tapón A.F.O. de acero inoxidable 375 (disponible bajo solicitud) - Manual: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor (ver PDF en documentos) - Video del producto: Resumen de características y beneficios del tapón de expansión Lee (ver enlace de video) Especificaciones técnicas - Tipo de producto: Tapón retenido por rosca - Tipo de sello: Metal a metal - Removible/Reutilizable: Sí - Sello flotante autoalineante: Sí - Rango de tamaños: 0,19 a 0,75 pulgadas - Presión de prueba (acero inoxidable): 54,000 psi - Material del tapón: 303 CRES, 15-5 PH CRES - Material de la carcasa: Aluminio o acero inoxidable - Acabado: Pasivado - Ejemplo de número de pieza: PLAA3724010A - Peso: 3,6 g - Rosca: 0,375 - 24
