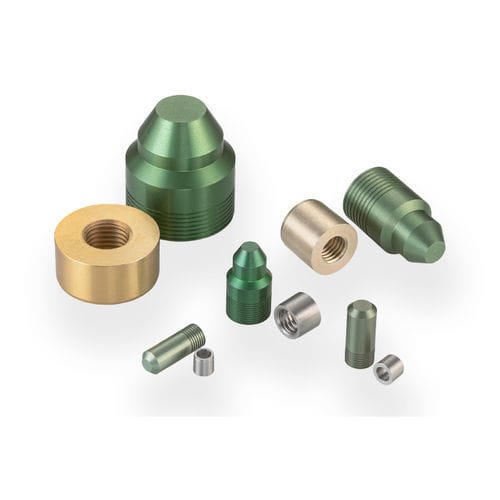

Tapón cilíndrico PLRA4060010A

roscadode aluminiode soporte

Este tapón R.F.O. está diseñado para aplicar fuerza radial solo en un orificio de instalación. Este tapón se puede usar para sellar aberturas en carcasas delgadas así como en materiales frágiles. Está diseñado para encajar en los pasajes sin necesidad de un hombro de soporte y no hay presión hacia abajo durante la instalación. El tapón R.F.O. se instala utilizando la herramienta de instalación hidráulica de The Lee Company. Los tamaños varían de 0.156 a 0.875 pulgadas. - Diámetro del tapón: 0.406 pulgadas - Diámetro máximo del pasaje sellable: 0.406 pulgadas - Presión de prueba: 3500 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 2: Presión de prueba (psi x 1000): 2.5 - Clase 3: Presión de prueba (psi x 1000): 3.5 Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Verde según MIL-A-8625 Tipo II B Números de pieza y especificaciones - Número de pieza: PLRA4060010A - D Max.: 0.4062 - D Min.: 0.4053 - C Nom.: 0.7 - M Nom.: 0.4 - MM Nom.: 0.55 - K Nom.: 0.357 - L Nom.: 0.256 - X: 0.216-28 - Y: 0.33 - Z: 0.190-32 - Peso (g): 2.4 - A Min.: 0.4 - B Min.: 0.1 - Diámetro de escariado Clase 2: 0.4062 - 0.4077 - Diámetro de escariado Clase 3: 0.4062 - 0.4067 Piezas de repuesto y accesorios - Número de pieza: CUTX0100000B, Descripción: Herramienta de instalación hidráulica - Número de pieza: CUTA4065205A, Descripción: Conjunto de herramientas de instalación - Número de pieza: CUTA4066205B, Descripción: Conjunto de herramientas de extracción - Número de pieza: PLRA4160010A, Descripción: Tapón sobredimensionado R.F.O. Procedimiento de instalación: Ver PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee (ver documentos) Herramientas de instalación y fabricación: Herramienta de instalación de tapones, Conjunto de herramientas de extracción de tapones, Herramienta de instalación hidráulica Lee R.F.O. Especificaciones de imagen - Vista dimensional y detalles del orificio de instalación disponibles (ver imágenes) Envolvente CAD: Modelo de tapón RFO de aluminio 406 (ver recursos) Para más información: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A53 (ver documentos) Datos clave del producto - Diámetro del tapón: 0.406 pulgadas - Diámetro máximo del pasaje sellable: 0.406 pulgadas - Presión de prueba: 3500 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Características / Especificaciones técnicas - Tipo de producto: Tapón - Modelo: Tapón de aluminio 406 R.F.O.® - Material: Aluminio 2024-T4 o T351 - Acabado: Alodine Amarillo según MIL-DTL-5541 (Pasador), Anodizado Verde según MIL-A-8625 Tipo II B (Tapón) - Presión de prueba: Hasta 3500 psi (Clase 3) - Diámetro del tapón: 0.406 pulgadas - Diámetro máximo del pasaje sellable: 0.406 pulgadas - Instalación: Se requiere herramienta de instalación hidráulica - Tamaños disponibles: 0.156 a 0.875 pulgadas
