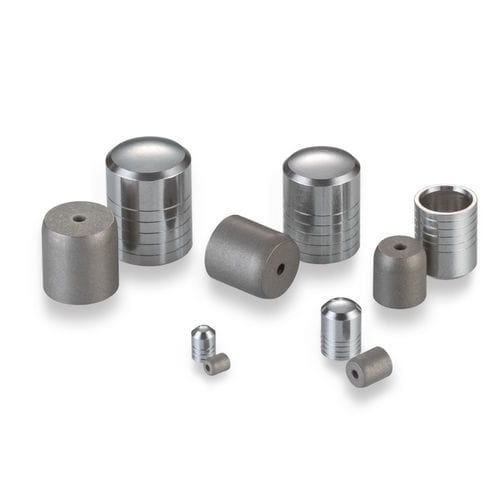

Tapón cilíndrico PLHA2811241A

roscadode acero inoxidablede composite

Este miembro de nuestra clásica familia de tapones Lee está diseñado para sellar pasajes en materiales de alta resistencia y dureza como el titanio y el inconel. Su construcción en material de alta resistencia y geometría única, junto con la probada fiabilidad de nuestro principio de expansión Lee Plug, es lo que le da a este tapón una presión de prueba de 32,000 psi (221 MPa). Los tamaños varían de 0.093 a 0.343 pulgadas. - Diámetro del tapón: 0.281 pulgadas - Diámetro máximo del pasaje sellable: 0.250 pulgadas - Presión de prueba: 32,000 psi - Material del tapón: 15-5PH - Material de la carcasa: Inconel, acero inoxidable o titanio Rendimiento general - Presión de prueba de 32,000 psi Materiales - Pasador: 15-5 PH CRES, AMS 5659, Pasivado & Cera - Tapón: 15-5 PH CRES, AMS 5659, Pasivado/Compuesto de Cromo Números de pieza y especificaciones - Número de pieza: PLHA2811241A - D Max.: 0.2812 - D Min.: 0.2803 - C Nom.: 0.369 - M Nom.: 0.32 - K Nom.: 0.241 - L Nom.: 0.25 - Peso (g): 2.6 - A Min.: 0.34 - N Dia. Ref.: 0.25 - W Min.: 0.06 - Diámetro de Ream: 0.2812 - 0.2822 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Conjunto de herramientas de instalación: CUTA2810203A - Conjunto de herramientas de extracción: CUTA2810103B - Calibre: CUTA2811103A - Tapón Lee de tamaño grande: PLHA2911241A Datos clave del producto - Diámetro del tapón: 0.281 pulgadas - Diámetro máximo del pasaje sellable: 0.250 pulgadas - Presión de prueba: 32,000 psi - Material del tapón: 15-5PH - Material de la carcasa: Inconel, acero inoxidable o titanio Documentos técnicos/de referencia - Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A65 Procedimiento de instalación - Descargar PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Herramientas de instalación y fabricación - Descargar CUTA2810203A: Herramienta de instalación de tapón - Descargar CUTA2810103B: Conjunto de herramientas de extracción de tapón - Descargar CUTA2811103A: Calibre de tapón Especificaciones de imagen - Vista dimensional - Detalles del agujero de instalación Características / Especificaciones técnicas - Producto: Tapón Lee de alta resistencia 281 15-5PH - Diámetro del tapón: 0.281 pulgadas - Diámetro máximo del pasaje sellable: 0.250 pulgadas - Presión de prueba: 32,000 psi (221 MPa) - Material del tapón: 15-5PH - Material de la carcasa: Inconel, acero inoxidable o titanio - Rango de tamaños: 0.093 a 0.343 pulgadas - Material del pasador: 15-5 PH CRES (AMS 5659, Pasivado & Cera) - Material del tapón: 15-5 PH CRES (AMS 5659, Pasivado/Compuesto de Cromo) - Ejemplo de número de pieza: PLHA2811241A
