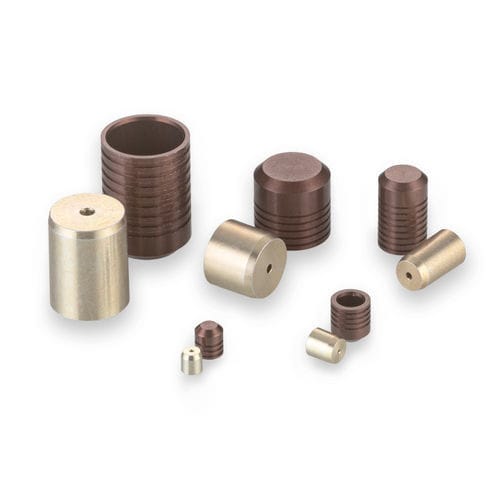

Tapón cilíndrico PLGM0300010A

roscadosin roscade aluminio

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 milímetros. - Diámetro del tapón: 3,00 mm - Diámetro máximo del pasaje sellable: 2,2 mm - Presión de prueba: 88 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: 49 MPa - Clase 2: 69 MPa - Clase 3: 88 MPa Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Marrón según MIL-A-8625 Tipo II B Números de pieza y especificaciones - Número de pieza: PLGM0300010A - Tamaño: Corto - D Max.: 3 mm - D Min.: 2,98 mm - C Nom.: 3,2 mm - M Nom.: 2,65 mm - K Nom.: 2,26 mm - L Nom.: 2,27 mm - Peso: 0,06 g - A Min.: 3,1 mm - N Diá. Ref.: 2,2 mm - W Min.: 3,2 mm - Diámetro de escariado Clase 1: H10 * 3,00 - 3,06 - Diámetro de escariado Clase 2: H9 * 3,00 - 3,04 - Diámetro de escariado Clase 3: H7 * 3,00 - 3,01 Piezas de repuesto y accesorios - Conjunto de herramientas de instalación: CUTA0930203A - Conjunto de herramientas de extracción: CUTM0300103B - Calibre: CUTM0301103A Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Para más información: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A38 Procedimiento de instalación: PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Herramientas de instalación y fabricación: Descargar CUTA0930203A: Herramienta de instalación de tapón, Descargar CUTM0300103B: Conjunto de herramientas de extracción de tapón, Descargar CUTM0301103A: Calibre de tapón Envolvente CAD: Modelo de tapón Lee métrico de aluminio 3,00 Recurso: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Video del producto: Descripción general de características y beneficios del tapón de expansión Lee Especificaciones técnicas: - Diámetro del tapón: 3,00 mm - Diámetro máximo del pasaje sellable: 2,2 mm - Presión de prueba: 88 MPa (Clase 3) - Material del tapón: Aluminio 2024-T4 o T351 - Material de la carcasa: Aluminio - Acabado: Alodine Amarillo según MIL-DTL-5541 & Cera (Pasador), Anodizado Marrón según MIL-A-8625 Tipo II B (Tapón) - Número de pieza: PLGM0300010A - Peso: 0,06 g
