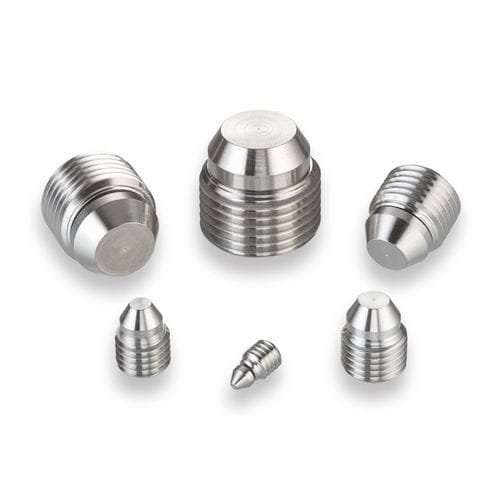

Tapón cilíndrico PLAA1932020A

roscadode acero inoxidablede aluminio

Este tapón retenido por rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Construido completamente de aleación de níquel-cobalto MP35N, este tapón A.F.O. cumple con NACE y proporciona una excelente resistencia a la corrosión para aplicaciones de trabajo pesado en la industria del petróleo y gas. Este tapón utiliza un sello metal a metal para aplicaciones de alta presión. Es removible y reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,190 pulgadas - Diámetro máximo del pasaje sellable: 0,098 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, Monel, MP35N o Titanio Rendimiento general - Acero inoxidable: 56,000 psi - Aluminio: 26,000 psi - AISI 8630: 56,000 psi Materiales - Cuerpo roscado: MP35N (NACE MR0175 / ISO 15156) - Nariz: MP35N (NACE MR0175 / ISO 15156) Números de pieza y especificaciones - Número de pieza: PLAA1932020A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Peso: 0,5 g - Rosca B: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094 *La dimensión (E) variará con los cambios en la dimensión (A). Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Número de pieza de la herramienta de acuñación: CUTA1900163A - Rotación requerida de la herramienta: 200° +/- 45° - Par de acuñación (ref) (carcasa de aluminio): 10 in-lbs - Par de instalación (carcasa de aluminio): 7 in-lbs - Par de acuñación (ref) (carcasa de acero/AISI 8630): 22 in-lbs - Par de instalación (carcasa de acero/AISI 8630): 18 in-lbs Para las dimensiones, consulte la pestaña Números de pieza y especificaciones. Para más información: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A58 Características técnicas / Especificaciones: - Tipo de producto: Tapón - Modelo: Tapón A.F.O.® MP35N 190 - Diámetro del tapón: 0,190 pulgadas - Diámetro máximo del pasaje sellable: 0,098 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: MP35N - Material de la carcasa: Inconel, Monel, MP35N o Titanio - Removible y reutilizable - Sello metal a metal - Cumple con NACE - Resistente a la corrosión - Rango de tamaños: 0,19 a 0,75 pulgadas
