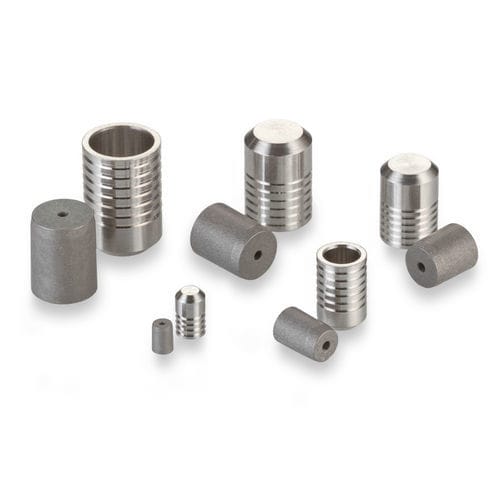

Tapón cilíndrico PLGM0501020A

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 mm. - Diámetro del tapón: 5,00 mm - Diámetro máximo del pasaje sellable: 4,2 mm - Presión de prueba: 196 MPa - Material del tapón: Acero inoxidable - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio Rendimiento general - Presión de prueba (corto): 83 MPa (Clase 1), 98 MPa (Clase 2), 113 MPa (Clase 3) - Presión de prueba (largo): 123 MPa (Clase 1), 167 MPa (Clase 2), 196 MPa (Clase 3) Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - PLGM0500020A: Corto - PLGM0501020A: Largo Piezas de repuesto y accesorios - CUTA1870203A: Conjunto de herramientas de instalación - CUTM0500103B: Conjunto de herramientas de extracción - CUTM0501103A: Calibre Procedimiento de instalación: PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Herramientas de instalación y fabricación - CUTA1870203A: Herramienta de instalación de tapones - CUTM0500103B: Conjunto de herramientas de extracción de tapones - CUTM0501103A: Calibre de tapones Especificaciones de imagen - Vista dimensional y detalles del agujero de instalación disponibles Sobres CAD - Modelo corto de tapón Lee métrico de acero inoxidable 5,00 - Modelo largo de tapón Lee métrico de acero inoxidable 5,00 Datos clave del producto - Diámetro del tapón: 5,00 mm - Diámetro máximo del pasaje sellable: 4,2 mm - Presión de prueba: 196 MPa - Material del tapón: Acero inoxidable - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio Especificaciones / Características técnicas - Tamaños: 2,5 a 8 mm - Presión de prueba (corto): 83 MPa (Clase 1), 98 MPa (Clase 2), 113 MPa (Clase 3) - Presión de prueba (largo): 123 MPa (Clase 1), 167 MPa (Clase 2), 196 MPa (Clase 3) - Material del pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Material del tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado
